AXI
信号
信号包含 AR(读请求通道)、R(读响应通道)、AW(写请求通道)、W(写数据通道)、B(写响应通道)
所有以 A 开头的信号都是包含地址信息的通道,如 AR 就是发送读地址的通道,AW 就是发生写地址的通道
信号宽度
下图为 PUA CPU 的 RISC V 64 实现中的 AXI 信号宽度
信号 | 宽度 | 功能 | 备注 |
---|---|---|---|
AXI_ID | 4 | ID 号 | |
AXI_ADDR | 32 | 地址 | |
AXI_DATA | 64 | 数据 | |
AXI_STRB | 8 | 字节选通位 | |
AXI_RESP | 2 | 操作的结果 | |
AXI_LEN | 8 | 传输长度(拍数) | |
AXI_SIZE | 3 | (每拍)传输大小 | |
AXI_BURST | 2 | 传输类型 | 固定为 1 |
AXI_LOCK | 2 | 原子锁 | 固定为 0 |
AXI_CACHE | 4 | Cache 属性 | 固定为 0 |
AXI_PROT | 3 | 保护属性 | 固定为 0 |
size 信号
axi 中的 size 决定了每一拍要取的数据长度
下图是 size 取值和传输数据大小的对应关系
AxSIZE | Label | Meaning |
---|---|---|
0b000 | 1 | 1 byte per transfer |
0b001 | 2 | 2 bytes per transfer |
0b010 | 4 | 4 bytes per transfer |
0b011 | 8 | 8 bytes per transfer |
0b100 | 16 | 16 bytes per transfer |
0b101 | 32 | 32 bytes per transfer |
0b110 | 64 | 64 bytes per transfer |
0b111 | 128 | 128 bytes per transfer |
对于 ICache 来说,指令长度是 32bit
- 当处于 uncached 段时 size 应该是 b010,一拍取 4 字节
- 处于 cached 段时应该和 AXI_DATA_WID 一致,这样可以保证最大量的取数据,应该是
\rm log_2(AXI\_DATA\_WID/8)
- 比如 AXI_DATA_WID 为 64 时,
\rm log_2(64 / 8) = 3
,正好对应表里的 size 值 b011 - AXI_DATA_WID 为 32 时,
\rm log_2(32 / 8) = 2
,对应表中的值 b010
- 比如 AXI_DATA_WID 为 64 时,
len 信号
用于控制传输的拍数,它的值就是需要传输的拍数减一
- 想传输 16 拍,那么设置 len 为 15,此时一共会得到
\rm (len+1)\times2^{size}
个 bytes 的数据
burst 信号
用于控制传输类型
我们的实现中固定为 1,为 1 时是 INCR 类型,对于这种突发类型,每次传输的地址是上一次传输地址的增量。增量值取决于事务大小。设置为 1 的行为最简单
结构

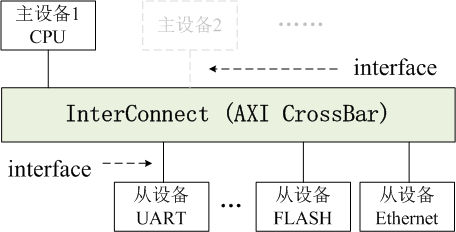

我们 CPU 的访存结构如下图所示
我们可以看到 ICache 和 DCache 都和 Cache-AXI Interface 发生了交互,最后 Cache-AXI Interface 和 AXI CrossBar 间就只有一条数据线交互了
其中 ICache 只用于取指,所以只会使用到 AXI 的 AR 和 R,而 DCache 包含 load 和 store 两种操作,所以会用到所有 5 个通道
Cache-AXI Interface 的作用就是在 ICache 和 DCache 的发出的两个读请求(AR)中选择一个,并且把读响应(R)正确的发送到对应的 Cache 中;而对于 AW、W、B 只需要全部和 DCache 交互就行了;其实可以简单理解成通过 Cache-AXI Interface 这个转换桥将 CPU 从哈佛架构转为了冯诺依曼架构
