sidebar_label title toc_max_heading_level
零代码数据写入 零代码第三方数据接入 4

概述

TDengine Enterprise 配备了一个强大的可视化数据管理工具—taosExplorer。借助 taosExplorer，用户只须在浏览器中简单配置，就能轻松地向 TDengine 提交任务，实现以零代码方式将来自不同数据源的数据无缝导入 TDengine。在导入过程中，TDengine 会对数据进行自动提取、过滤和转换，以保证导入的数据质量。通过这种零代码数据源接入方式，TDengine 成功转型为一个卓越的时序大数据汇聚平台。用户无须部署额外的 ETL 工具，从而大大简化整体架构的设计，提高了数据处理效率。

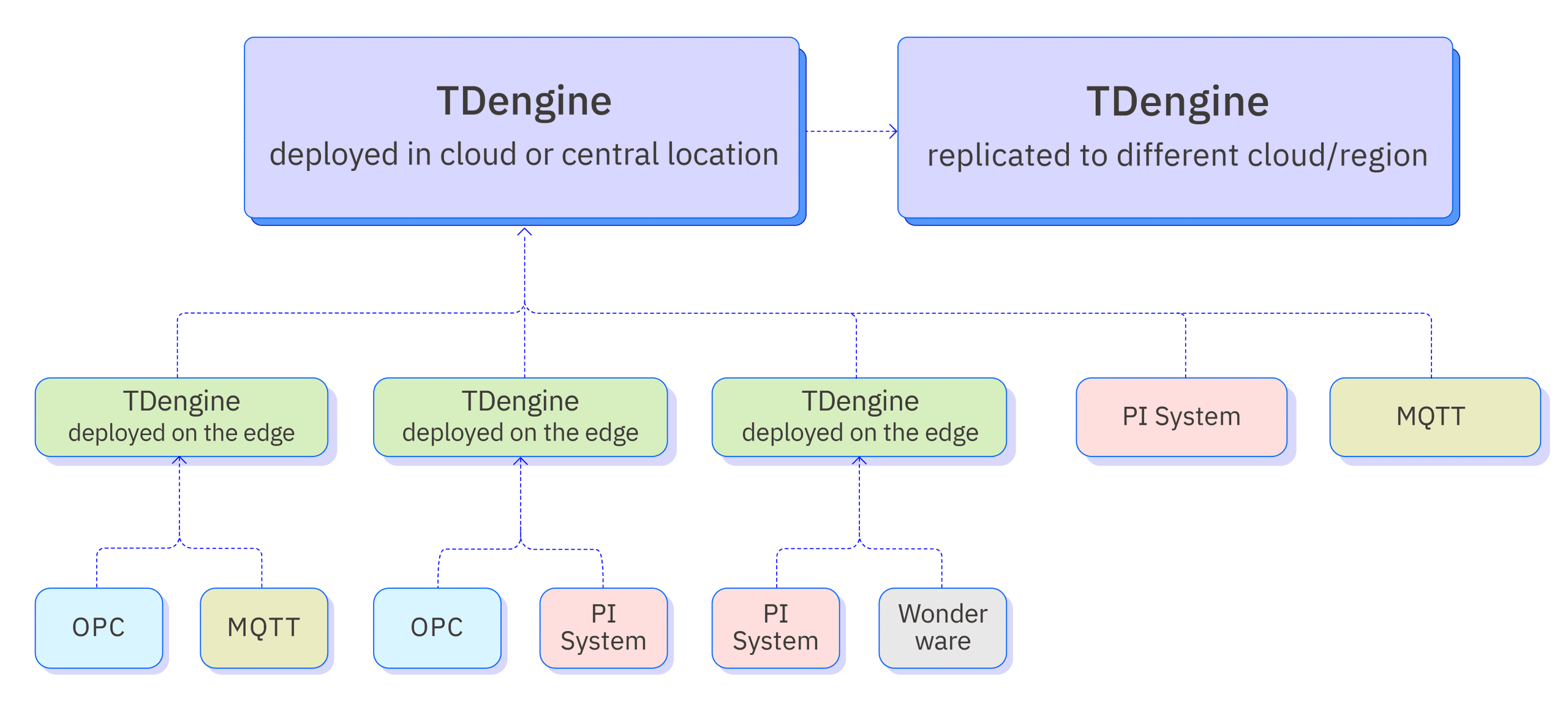

下图展示了零代码接入平台的系统架构。

零代码数据接入架构图

支持的数据源

目前 TDengine 支持的数据源如下表：

数据源 支持版本 描述
Aveva PI System PI AF Server Version 2.10.9.593 或以上 工业数据管理和分析平台，前身为 OSIsoft PI System，它能够实时采集、整合、分析和可视化工业数据，助力企业实现智能化决策和精细化管理
Aveva Historian AVEVA Historian 2020 RS SP1 工业大数据分析软件，前身为 Wonderware Historian，专为工业环境设计，用于存储、管理和分析来自各种工业设备、传感器的实时和历史数据
OPC DA Matrikon OPC version: 1.7.2.7433 OPC 是 Open Platform Communications 的缩写，是一种开放式、标准化的通信协议，用于不同厂商的自动化设备之间进行数据交换。它最初由微软公司开发，旨在解决工业控制领域中不同设备之间互操作性差的问题；OPC 协议最初于 1996 年发布，当时称为 OPC DA （Data Access），主要用于实时数据采集和控制。
OPC UA KeepWare KEPServerEx 6.5 2006 年，OPC 基金会发布了 OPC UA （Unified Architecture） 标准，它是一种基于服务的面向对象的协议，具有更高的灵活性和可扩展性，已成为 OPC 协议的主流版本
MQTT emqx: 3.0.0 到 5.7.1
hivemq: 4.0.0 到 4.31.0
mosquitto: 1.4.4 到 2.0.18		 Message Queuing Telemetry Transport 的缩写，一种基于发布/订阅模式的轻量级通讯协议，专为低开销、低带宽占用的即时通讯设计，广泛适用于物联网、小型设备、移动应用等领域。
Kafka 2.11 ~ 3.8.0 由 Apache 软件基金会开发的一个开源流处理平台，主要用于处理实时数据，并提供一个统一、高通量、低延迟的消息系统。它具备高速度、可伸缩性、持久性和分布式设计等特点，使得它能够在每秒处理数十万次的读写操作，支持上千个客户端，同时保持数据的可靠性和可用性。
InfluxDB 1.7、1.8、2.0-2.7 InfluxDB 是一种流行的开源时间序列数据库，它针对处理大量时间序列数据进行了优化。
OpenTSDB 2.4.1 基于 HBase 的分布式、可伸缩的时序数据库。它主要用于存储、索引和提供从大规模集群（包括网络设备、操作系统、应用程序等）中收集的指标数据，使这些数据更易于访问和图形化展示。
MySQL 5.6,5.7,8.0+ MySQL是最流行的关系型数据库管理系统之一，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，一般中小型和大型网站的开发都选择 MySQL 作为网站数据库。
Oracle 11G/12c/19c Oracle 数据库系统是世界上流行的关系数据库管理系统，系统可移植性好、使用方便、功能强，适用于各类大、中、小微机环境。它是一种高效率的、可靠性好的、适应高吞吐量的数据库方案。
PostgreSQL v15.0+ PostgreSQL 是一个功能非常强大的、源代码开放的客户/服务器关系型数据库管理系统， 有很多在大型商业RDBMS中所具有的特性，包括事务、子选择、触发器、视图、外键引用完整性和复杂锁定功能。
SQL Server 2012/2022 Microsoft SQL Server 是一种关系型数据库管理系统，由 Microsoft 公司开发，具有使用方便可伸缩性好与相关软件集成程度高等优点。
MongoDB 3.6+ MongoDB 是一个介于关系型数据库与非关系型数据库之间的产品，被广泛应用于内容管理系统、移动应用与物联网等众多领域。
CSV - Comma Separated Values 的缩写，是一种以逗号分隔的纯文本文件格式，通常用于电子表格或数据库软件。
TDengine 2.x 2.4 或 2.6+ TDengine 旧版本，已不再维护，推荐升级到 3.0 最新版本。
TDengine 3.x 源端版本+ 使用 TMQ 进行 TDengine 指定从数据库或超级表的订阅。

数据提取、过滤和转换

因为数据源可以有多个，每个数据源的物理单位可能不一样，命名规则也不一样，时区也可能不同。为解决这个问题，TDengine 内置 ETL 功能，可以从数据源的数据包中解析、提取需要的数据，并进行过滤和转换，以保证写入数据的质量，提供统一的命名空间。具体的功能如下：

  1. 解析：使用 JSON Path 或正则表达式，从原始消息中解析字段
  2. 从列中提取或拆分：使用 split 或正则表达式，从一个原始字段中提取多个字段
  3. 过滤：只有表达式的值为 true 时，消息才会被写入 TDengine
  4. 转换：建立解析后的字段和 TDengine 超级表字段之间的转换与映射关系。

下面详细讲解数据转换规则

解析

仅非结构化的数据源需要这个步骤，目前 MQTT 和 Kafka 数据源会使用这个步骤提供的规则来解析非结构化数据，以初步获取结构化数据，即可以以字段描述的行列数据。在 explorer 中您需要提供示例数据和解析规则，来预览解析出以表格呈现的结构化数据。

示例数据

示例数据

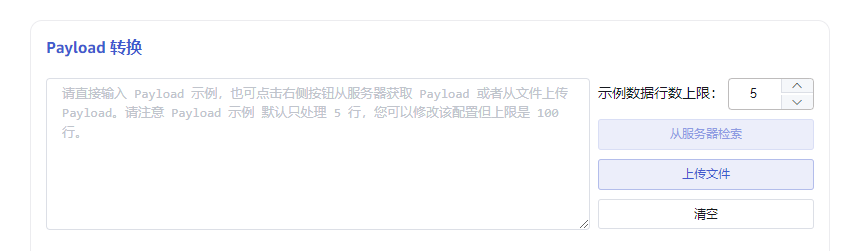

如图，textarea 输入框中就是示例数据，可以通过三种方式来获取示例数据：

  1. 直接在 textarea 中输入示例数据；
  2. 点击右侧按钮 “从服务器检索” 则从配置的服务器获取示例数据，并追加到示例数据 textarea 中；
  3. 上传文件，将文件内容追加到示例数据 textarea 中。

每一条示例数据以回车符结尾。

解析

解析就是通过解析规则，将非结构化字符串解析为结构化数据。消息体的解析规则目前支持 JSON、Regex 和 UDT。

JSON 解析

JSON 解析支持 JSONObject 或者 JSONArray。 如下 JSON 示例数据，可自动解析出字段：groupid、voltage、current、ts、inuse、location。

{"groupid": 170001, "voltage": "221V", "current": 12.3, "ts": "2023-12-18T22:12:00", "inuse": true, "location": "beijing.chaoyang.datun"}
{"groupid": 170001, "voltage": "220V", "current": 12.2, "ts": "2023-12-18T22:12:02", "inuse": true, "location": "beijing.chaoyang.datun"}
{"groupid": 170001, "voltage": "216V", "current": 12.5, "ts": "2023-12-18T22:12:04", "inuse": false, "location": "beijing.chaoyang.datun"}

或者

[{"groupid": 170001, "voltage": "221V", "current": 12.3, "ts": "2023-12-18T22:12:00", "inuse": true, "location": "beijing.chaoyang.datun"},
{"groupid": 170001, "voltage": "220V", "current": 12.2, "ts": "2023-12-18T22:12:02", "inuse": true, "location": "beijing.chaoyang.datun"},
{"groupid": 170001, "voltage": "216V", "current": 12.5, "ts": "2023-12-18T22:12:04", "inuse": false, "location": "beijing.chaoyang.datun"}]

后续示例仅以JSONObject 为例说明。

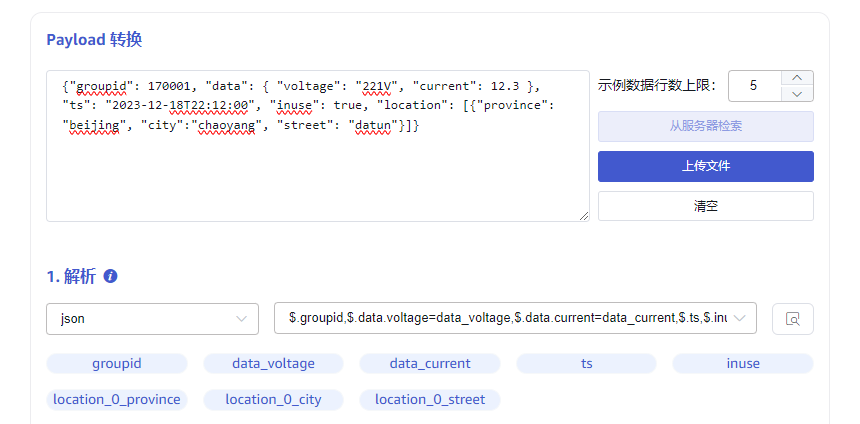

如下嵌套结构的 JSON 数据，可自动解析出字段groupid、data_voltage、data_current、ts、inuse、location_0_province、location_0_city、location_0_datun，也可以选择要解析的字段，并设置解析的别名。

{"groupid": 170001, "data": { "voltage": "221V", "current": 12.3 }, "ts": "2023-12-18T22:12:00", "inuse": true, "location": [{"province": "beijing", "city":"chaoyang", "street": "datun"}]}

JSON 解析

注意：JSON 属性名称中不能含有.；如果含有，则必须使用名称 alias 将名称转义。

Regex 正则表达式

可以使用正则表达式的命名捕获组从任何字符串（文本）字段中提取多个字段。如图所示，从 nginx 日志中提取访问ip、时间戳、访问的url等字段。

(?<ip>\b(?:[0-9]{1,3}\.){3}[0-9]{1,3}\b)\s-\s-\s\[(?<ts>\d{2}/\w{3}/\d{4}:\d{2}:\d{2}:\d{2}\s\+\d{4})\]\s"(?<method>[A-Z]+)\s(?<url>[^\s"]+).*(?<status>\d{3})\s(?<length>\d+)

Regex 解析

UDT 自定义解析脚本

自定义 rhai 语法脚本解析输入数据（参考 https://rhai.rs/book/ ），脚本目前仅支持 json 格式原始数据。

输入：脚本中可以使用参数 data, data 是原始数据 json 解析后的 Object Map；

输出：输出的数据必须是数组。

例如对于数据，一次上报三相电压值，分别入到三个子表中。则需要对这类数据做解析

{
    "ts": "2024-06-27 18:00:00",
    "voltage": "220.1,220.3,221.1",
    "dev_id": "8208891"
}

那么可以使用如下脚本来提取三个电压数据。

let v3 = data["voltage"].split(",");

[
#{"ts": data["ts"], "val": v3[0], "dev_id": data["dev_id"]},
#{"ts": data["ts"], "val": v3[1], "dev_id": data["dev_id"]},
#{"ts": data["ts"], "val": v3[2], "dev_id": data["dev_id"]}
]

最终解析结果如下所示：

UDT

提取或拆分

解析后的数据，可能还无法满足目标表的数据要求。比如智能表原始采集数据如下（ json 格式）：

{"groupid": 170001, "voltage": "221V", "current": 12.3, "ts": "2023-12-18T22:12:00", "inuse": true, "location": "beijing.chaoyang.datun"}
{"groupid": 170001, "voltage": "220V", "current": 12.2, "ts": "2023-12-18T22:12:02", "inuse": true, "location": "beijing.chaoyang.datun"}
{"groupid": 170001, "voltage": "216V", "current": 12.5, "ts": "2023-12-18T22:12:04", "inuse": false, "location": "beijing.chaoyang.datun"}

使用 json 规则解析出的电压是字符串表达的带单位形式，最终入库希望能使用 int 类型记录电压值和电流值，便于统计分析，此时就需要对电压进一步拆分；另外日期期望拆分为日期和时间入库。

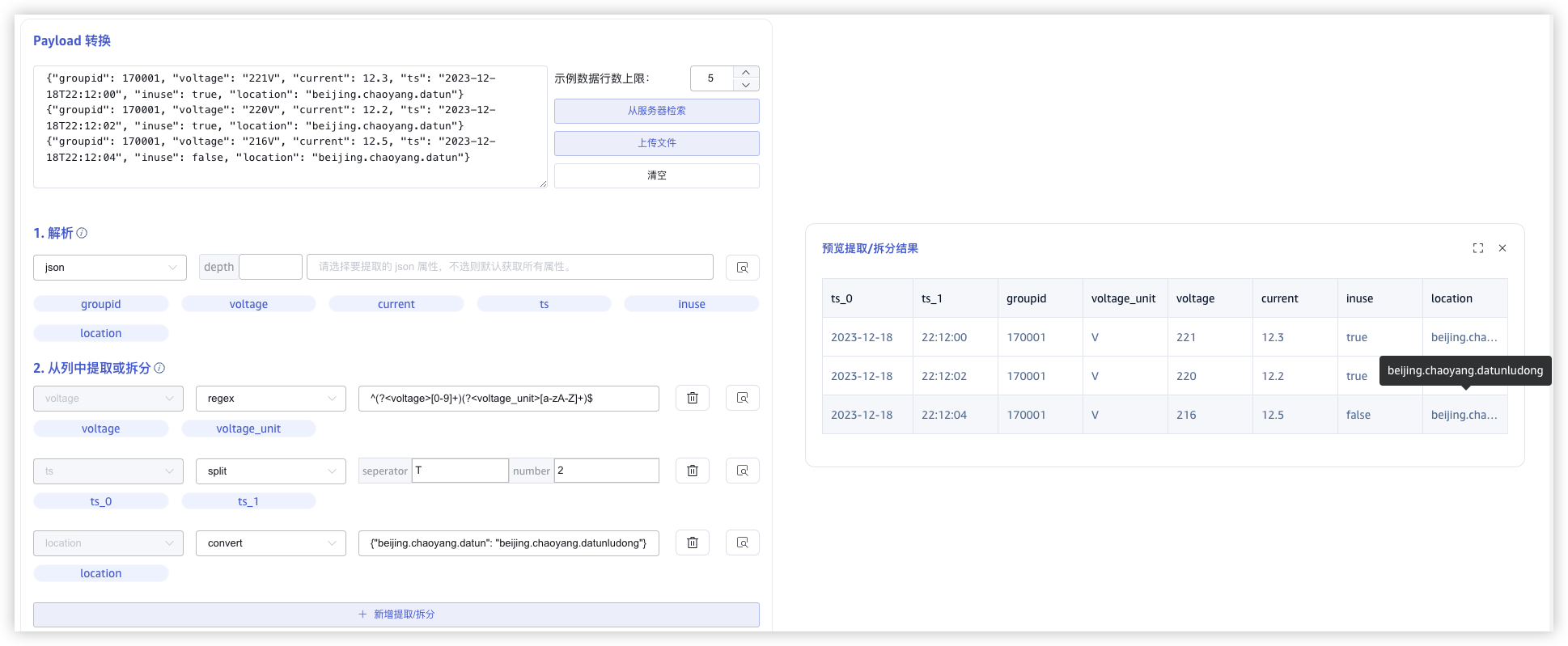

如下图所示

  • 对字段 ts 使用 split 规则拆分成日期和时间。split 规则需要设置 分隔符 和 拆分数量，拆分后的字段命名规则为 {原字段名}_{顺序号}。
  • 对字段 voltage 使用正则表达式 ^(?<voltage>[0-9]+)(?<voltage_unit>[a-zA-Z]+)$ 提取出电压值和电压单位，Regex 规则同解析过程中的一样，使用 命名捕获组 命名提取字段。
  • 对字段 location 使用 convert 转换，填写一个 JSON map 对象，其中 key 为字段 current 的值，value 为转换后的值。如图，location 字段的值 "beijing.chaoyang.datun" 被转换为 "beijing.chaoyang.datunludong"。

拆分和提取

过滤

过滤功能可以设置过滤条件，满足条件的数据行 才会被写入目标表。过滤条件表达式的结果必须是 boolean 类型。在编写过滤条件前，必须确定 解析字段的类型，根据解析字段的类型，可以使用判断函数、比较操作符（>、>=、<=、<、==、!=）来判断。

对时间戳过滤，可以采用以下函数。其中 ts 为符合 rfc3339 日期时间格式化字符串的字段，t1 和 t2 为相对当前时间的秒数，时间范围为 now + t1 ~ now + t2.

between_time_range(ts, t1, t2)

// 例如：如果时间范围为最近 7 天内的才能入库，则过滤条件为：
between_time_range(ts, -604800, 0)

字段类型及转换

只有明确解析出的每个字段的类型，才能使用正确的语法做数据过滤。

使用 json 规则解析出的字段，按照属性值来自动设置类型：

  1. bool 类型："inuse": true
  2. int 类型："voltage": 220
  3. float 类型："current" : 12.2
  4. String 类型："location": "MX001"

使用 regex 规则解析的数据都是 string 类型。 使用 split 和 regex 提取或拆分的数据是 string 类型。

如果提取出的数据类型不是预期中的类型，可以做数据类型转换。常用的数据类型转换就是把字符串转换成为数值类型。支持的转换函数如下：

Function From type To type e.g.
parse_int string int parse_int("56") // 结果为整数 56
parse_float string float parse_float("12.3") // 结果为浮点数 12.3

判断表达式

不同的数据类型有各自判断表达式的写法。

BOOL 类型

可以使用变量或者使用操作符!，比如对于字段 "inuse": true，可以编写以下表达式：

  1. inuse
  2. !inuse
数值类型（int/float）

数值类型支持使用比较操作符==、!=、>、>=、<、<=。

字符串类型

使用比较操作符，比较字符串。

字符串函数

Function Description e.g.
is_empty returns true if the string is empty s.is_empty()
contains checks if a certain character or sub-string occurs in the string s.contains("substring")
starts_with returns true if the string starts with a certain string s.starts_with("prefix")
ends_with returns true if the string ends with a certain string s.ends_with("suffix")
len returns the number of characters (not number of bytes) in the string，must be used with comparison operator s.len == 5 判断字符串长度是否为5；len作为属性返回 int ，和前四个函数有区别，前四个直接返回 bool。
复合表达式

多个判断表达式，可以使用逻辑操作符(&&、||、!)来组合。 比如下面的表达式表示获取北京市安装的并且电压值大于 200 的智能表数据。

location.starts_with("beijing") && voltage > 200

映射

映射是将解析、提取、拆分的源字段对应到目标表字段，可以直接对应，也可以通过一些规则计算后再映射到目标表。

选择目标超级表

选择目标超级表后，会加载出超级表所有的 tags 和 columns。 源字段根据名称自动使用 mapping 规则映射到目标超级表的 tag 和 column。 例如有如下解析、提取、拆分后的预览数据：

映射规则

支持的映射规则如下表所示：

rule description
mapping 直接映射，需要选择映射源字段。
value 常量，可以输入字符串常量，也可以是数值常量，输入的常量值直接入库。
generator 生成器，目前仅支持时间戳生成器 now，入库时会将当前时间入库。
join 字符串连接器，可指定连接字符拼接选择的多个源字段。
format 字符串格式化工具，填写格式化字符串，比如有三个源字段 year, month, day 分别表示年月日，入库希望以yyyy-MM-dd的日期格式入库，则可以提供格式化字符串为 ${year}-${month}-${day}。其中${}作为占位符，占位符中可以是一个源字段，也可以是 string 类型字段的函数处理
sum 选择多个数值型字段做加法计算。
expr 数值运算表达式，可以对数值型字段做更加复杂的函数处理和数学运算。
format 中支持的字符串处理函数
Function description e.g.
pad(len, pad_chars) pads the string with a character or a string to at least a specified length "1.2".pad(5, '0') // 结果为"1.200"
trim trims the string of whitespace at the beginning and end " abc ee ".trim() // 结果为"abc ee"
sub_string(start_pos, len) extracts a sub-string，两个参数：
1. start position, counting from end if < 0
2. (optional) number of characters to extract, none if ≤ 0, to end if omitted		 "012345678".sub_string(5) // "5678"
"012345678".sub_string(5, 2) // "56"
"012345678".sub_string(-2) // "78"
replace(substring, replacement) replaces a sub-string with another "012345678".replace("012", "abc") // "abc345678"
expr 数学计算表达式

基本数学运算支持加+、减-、乘*、除/。

比如数据源采集数值以设置度为单位，目标库存储华氏度温度值。那么就需要对采集的温度数据做转换。

解析的源字段为temperature，则需要使用表达式 temperature * 1.8 + 32。

数值表达式中也支持使用数学函数，可用的数学函数如下表所示：

Function description e.g.
sin、cos、tan、sinh、cosh Trigonometry a.sin()
asin、acos、atan、 asinh、acosh arc-trigonometry a.asin()
sqrt Square root a.sqrt() // 4.sqrt() == 2
exp Exponential a.exp()
ln、log Logarithmic a.ln() // e.ln() == 1
a.log() // 10.log() == 1
floor、ceiling、round、int、fraction rounding a.floor() // (4.2).floor() == 4
a.ceiling() // (4.2).ceiling() == 5
a.round() // (4.2).round() == 4
a.int() // (4.2).int() == 4
a.fraction() // (4.2).fraction() == 0.2

子表名映射

子表名类型为字符串，可以使用映射规则中的字符串格式化 format 表达式定义子表名。

任务的创建

下面以 MQTT 数据源为例，介绍如何创建一个 MQTT 类型的任务，从 MQTT Broker 消费数据，并写入 TDengine。

  1. 登录至 taosExplorer 以后，点击左侧导航栏上的“数据写入”，即可进入任务列表页面
  2. 在任务列表页面，点击“+ 新增数据源”，即可进入任务创建页面
  3. 输入任务名称后，选择类型为 MQTT， 然后可以创建一个新的代理，或者选择已创建的代理
  4. 输入 MQTT broker 的 IP 地址和端口号，例如：192.168.1.100：1883
  5. 配置认证和 SSL 加密：
  • 如果 MQTT broker 开启了用户认证，则在认证部分，输入 MQTT broker 的用户名和密码；
  • 如果 MQTT broker 开启了 SSL 加密，则可以打开页面上的 SSL 证书开关，并上传 CA 的证书，以及客户端的证书和私钥文件；
  1. 在“采集配置“部分，可选择 MQTT 协议的版本，目前支持 3.1， 3.1.1， 5.0 三个版本；配置 Client ID 时要注意，如果对同一个 MQTT broker 创建了多个任务，Client ID 应不同，否则会造成 Client ID 冲突，导致任务无法正常运行；在对主题和 QoS 进行配置时，需要使用 <topic name>::<QoS> 的形式，即订阅的主题与 QoS 之间要使用两个冒号分隔，其中 QoS 的取值范围为 0， 1， 2， 分别代表 at most once， at lease once， exactly once；配置完成以上信息后，可以点击“检查连通性”按钮，对以上配置进行检查，如果连通性检查失败，请按照页面上返回的具体错误提示进行修改；
  2. 在从 MQTT broker 同步数据的过程中，taosX 还支持对消息体中的字段进行提取，过滤、映射等操作。在位于 “Payload 转换”下方的文本框中，可以直接输入输入消息体样例，或是以上传文件的方式导入，以后还会支持直接从所配置的服务器中检索样例消息；
  3. 对消息体字段的提取，目前支持 2 种方式：JSON 和正则表达式。对于简单的 key/value 格式的 JSON 数据，可以直接点击提取按钮，即可展示解析出的字段名；对于复杂的 JSON 数据，可以使用 JSON Path 提取感兴趣的字段；当使用正则表达式提取字段时，要保证正则表达式的正确性；
  4. 消息体中的字段被解析后，可以基于解析出的字段名设置过滤规则，只有满足过滤规则的数据，才会写入 TDengine，否则会忽略该消息；例如：可以配置过滤规则为 voltage > 200，即只有当电压大于 200V 的数据才会被同步至 TDengine；
  5. 最后，在配置完消息体中的字段和超级表中的字段的映射规则后，就可以提交任务了；除了基本的映射以外，在这里还可以对消息中字段的值进行转换，例如：可以通过表达式 （expr） 将原消息体中的电压和电流，计算为功率后再写入 TDengine；
  6. 任务提交后，会自动返回任务列表页面，如果提交成功，任务的状态会切换至“运行中”，如果提交失败，可通过查看该任务的活动日志，查找错误原因；
  7. 对于运行中的任务，点击指标的查看按钮，可以查看该任务的详细运行指标，弹出窗口划分为 2 个标签页，分别展示该任务多次运行的累计指标和本次运行的指标，这些指标每 2 秒钟会自动刷新一次。

任务管理

在任务列表页面，还可以对任务进行启动、停止、查看、删除、复制等操作，也可以查看各个任务的运行情况，包括写入的记录条数、流量等。

健康状态

从 3.3.5.0 开始，在任务管理列表中，增加了一项 ”健康状态“，用于指示当前任务运行过程中的健康状态。

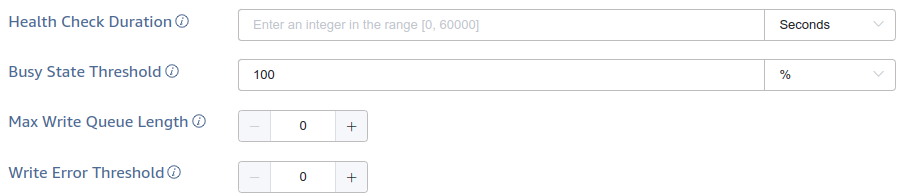

在数据源的”高级选项“列表中，增加了多项健康状态监测的配置项，包括：

health options

  1. 健康监测时段（Health Check Duration）：可选项，表示对最近多长时间的任务状态进行统计。
  2. Busy 状态阈值（Busy State Threshold）：百分比，表示写入队列中入队元素数量与队列长度之比，默认 100%。
  3. 写入队列长度（Max Write Queue Length）：表示对应的写入队列长度最大值。
  4. 写入错误阈值（Write Error Threshold）：数值类型，表示健康监测时段中允许写入错误的数量。超出阈值，则报错。

在任务管理列表展示中，有如下状态：

  • Ready：数据源和目标端健康检查通过，可以进行数据读取和写入。
  • Idle：表示监测时段内无数据处理（没有数据进入处理流程）。
  • Busy：表示写入队列已满（超出一定阈值，表示写入繁忙，在一定程度上意味着当前可能存在性能瓶颈，需要调整参数或配置等来进行改善，但并不说明存在错误）。
  • Bounce：数据源和目标端均正常，但在写入过程中存在错误，一定周期内超出阈值，可能意味着存在大量非正常数据或正在发生数据丢失。
  • SourceError: 数据源错误导致无法进行读取。此时工作负载将尝试重连数据源。
  • SinkError：写入端错误导致无法进行写入。此时工作负载将尝试重连数据库，恢复后进入 Ready 状态。
  • Fatal：严重或无法恢复的错误。
