AIIT - RISC-V
简介
AIIT-RISC-V自研终端是一款专门为工业物联网场景设计的智能感知终端设备，采用RISC-V架构芯片K210为处理器CPU。该终端内含大容量存储器、液晶显示屏，可连接各种传感器，辅助各种传输模块，从而可以将现场采集到的数据及时上传后台，以供后台系统进行处理、分析决策及控制。
智能感知终端外观如下图：
终端组件
感知终端具备丰富的网络组件、外设接口。其要点如下：
- 品名：工业物联网智能感知终端
- 尺寸规格：160*95*60MM
- 电源输入：12V/2A
- CPU： K210,64位双核带AI算法的处理器，400MHz，16M FLASH，6MB+2MB RAM
- 显示屏：2.4寸TFT LCD,320*240分辨率,4线电阻触摸屏
- 指示灯：5个LED指示灯
- 蜂鸣器：1个
- 按键：5个
- 传感器模块：根据需要配置
- 外部接口：UART1(TTL debug)*1，Ext-Uart*2，485*1，USB*1，SD*1，Ethernet*1，CAN*1，I2C*1，4G/NB天线*1，LoRa天线*1
- 网络组件：WiFi，NB/4G，LoRa，ZIGBEE，BT，ETHERNET
- 操作系统支持：XiUOS
各外部接口终端位置如下图所示：

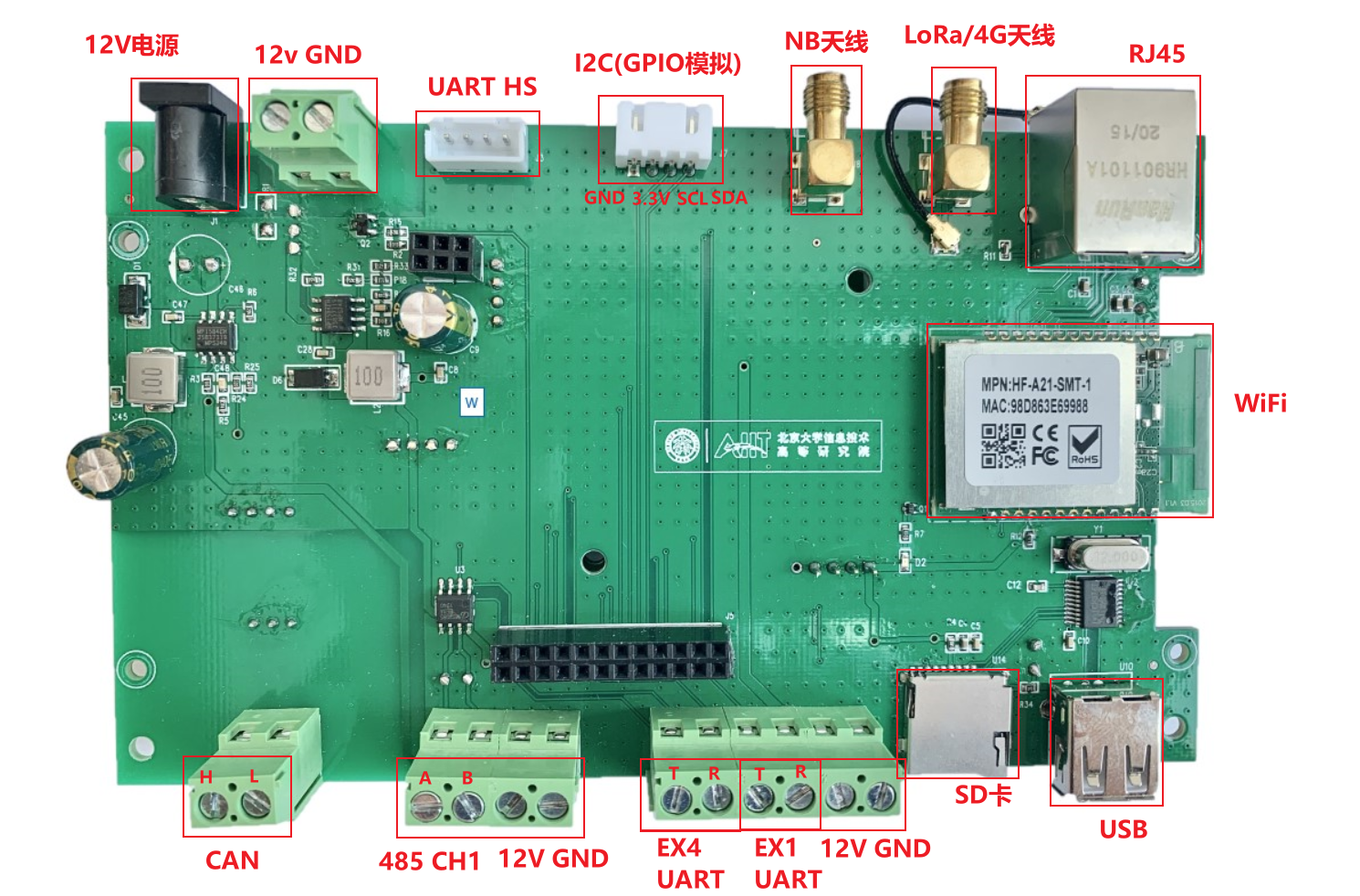

终端上的各器件位置如下图所示：
应用场景
支持多种类型传感器，例如风速传感器、空气质量检测传感器等，具体支持传感器类型可参考传感器章节。
