RISC-V
RISC-V 是一个新的开源精简指令集体系架构（ISA），诞生于美国加州大学伯克利分校，RISC-V 架构相比主流的指令集架构更加简洁、灵活。自2016年 RISC-V 基金会成立以来，RISC-V 受到了广泛的关注，并被业界高度接纳。国内也产生众多 RISC-V 架构的处理器芯片，例如嘉楠 K210。--摘自《RISC-V架构与嵌入式开发快速入门--胡振波著》
下面以kendryte K210为例介绍RISC-V芯片的特性，以下内容摘自 K210 技术规格书。
概述

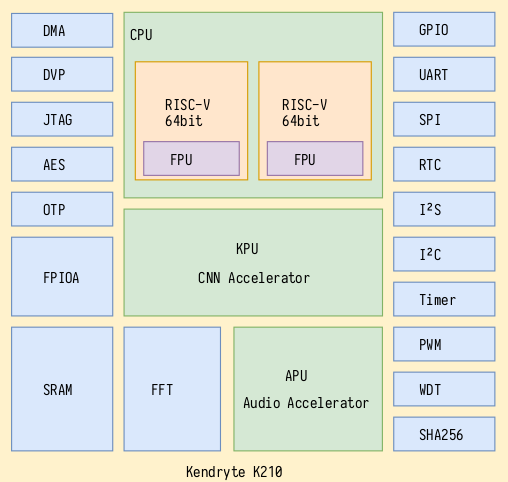

Kendryte K210 是一款基于 RISC-V 架构且集成机器视觉与机器听觉能力的系统级芯片(SoC)，具有双核64位处理器，拥有较好的功耗性能，稳定性与可靠性，温度范围-40°C 到 125°C。芯片系统架构如下图所示：
K210 包含 RISC-V 64位双核 CPU，每个核心内置独立FPU。 K210 内嵌AES与SHA256算法加速器，提供安全功能。 K210 拥有高性能、低功耗的SRAM，以及功能强大的DMA，在数据吞吐能力方面性能优异。 K210 具备丰富的外设单元，分别是：DVP、JTAG、OTP、FPIOA、GPIO、UART、SPI、RTC、I²S、I²C、 WDT、Timer 与 PWM，可满足海量应用场景。
功能描述
中央处理器 (CPU)
基本特性
| 项目 | 内容 | 描述 |
|---|---|---|
| 核心数量 | 2核心 | 双核对等，各个核心具备独立FPU |
| 处理器位宽 | 64位 | 64位CPU位宽，为高性能算法计算提供位宽基础，计算带宽充足 |
| 标称频率 | 400MHz | 频率可调，可通过调整PLL VCO与分频进行变频 |
| 指令集扩展 | IMAFDC | 基于 RISC-V 64位IMAFDC (RV64GC)，胜任通用任务 |
| 浮点处理单元 | 双精度 | 具备乘法器、除法器与平方根运算器，支持单精度、双精度的浮点计算 |
| 平台中断管理 | PLIC | 支持高级中断管理，支持64个外部中断源路由到2个核心 |
| 本地中断管理 | CLINT | 支持CPU内置定时器中断与跨核心中断 |
| 指令缓存 | 32KiB×2 | 核心0与核心1各具有32千字节的指令缓存，提升双核指令读取效能 |
| 数据缓存 | 32KiB×2 | 核心0与核心1各具有32千字节的数据缓存，提升双核数据读取效能 |
| 片上 SRAM | 8MiB | 共计8兆字节的片上 SRAM |
FPU 与浮点计算能力
- FPU 满足 IEEE754-2008 标准，计算流程按照流水线方式进行，具备很强的运算能力
- 核心 0 与核心 1 各具备独立 FPU，两个核心皆可胜任高性能硬件浮点计算
- 支持 F 扩展，即单精度浮点扩展，CPU 内嵌的 FPU 支持单精度浮点硬件加速
- 支持 D 扩展，即双精度浮点扩展，CPU 内嵌的 FPU 支持双精度浮点硬件加速
- FPU 具备除法器，支持单精度、双精度浮点的硬件除法运算
- FPU 具备平方根运算器，支持单精度、双精度的浮点的硬件平方根运算
高级中断管理能力
RISC-V CPU 的 PLIC 控制器支持灵活的高级中断管理，可分7个优先级配置64个外部中断源，两个核心都可独立进行配置:
- 可对两个核心独立进行中断管理与中断路由控制
- 支持软件中断，并且双核心可以相互触发跨核心中断
- 支持 CPU 内置定时器中断，两个核心都可自由配置
- 高级外部中断管理，支持64个外部中断源，每个中断源可配置7个优先级
调试能力
- 支持性能监控指令，可统计指令执行周期
- 具备用于调试的高速 UART 与 JTAG 接口
- 支持 DEBUG 模式以及硬件断点
神经网络处理器 (KPU)
KPU 是通用神经网络处理器，内置卷积、批归一化、激活、池化运算单元，可以对人脸或物体进行实时检测，具体特性如下：
- 支持主流训练框架按照特定限制规则训练出来的定点化模型
- 对网络层数无直接限制，支持每层卷积神经网络参数单独配置，包括输入输出通道数目、输入输出行宽列高
- 支持两种卷积内核 1x1 和 3x3
- 支持任意形式的激活函数
- 实时工作时最大支持神经网络参数大小为 5.5MiB 到 5.9MiB
- 非实时工作时最大支持网络参数大小为（Flash 容量-软件体积）
| 工况 | 最大定点模型大小(MiB) | 量化前浮点模型大小（MiB） |
|---|---|---|
| 实时（≥ 30fps） | 5.9 | 11.8 |
| 非实时（＜ 10fps）* 1 | 与Flash容量相关 * 2 | 与Flash容量相关 |
音频处理器 (APU)
APU 前处理模块负责语音方向扫描和语音数据输出的前置处理工作。APU前处理模块的功能特性有：
- 可以支持最多8路音频输入数据流，即4路双声道
- 可以支持多达16个方向的声源同时扫描预处理与波束形成
- 可以支持一路有效的语音数据流输出
- 内部音频信号处理精度达到16位
- 输入音频信号支持12位，16位，24位，32位精度
- 支持多路原始信号直接输出
- 可以支持高达192K采样率的音频输入
- 内置FFT变换单元，可对音频数据提供512点快速傅里叶变换
- 利用系统 DMAC 将输出数据存储到 SoC 的系统内存中
静态随机存取存储器 (SRAM)
SRAM 包含两个部分，分别是 6MiB 的片上通用 SRAM 存储器与 2MiB 的片上 AI SRAM 存储器，共计 8MiB（1MiB 为 1 兆字节）。其中，AI SRAM 存储器是专为 KPU 分配的存储器。它们分布在连续的地址空 间中，不仅可以通过经由 CPU 的缓存接口访问，而且可以通过非缓存接口直接访问。 SRAM 映射分布：
| 模块名称 | 映射类型 | 开始地址 | 结束地址 | 空间大小 |
|---|---|---|---|---|
| 通用SRAM存储器 | 经CPU缓存 | 0x80000000 | 0x805FFFFF | 0x600000 |
| AI SRAM存储器 | 经CPU缓存 | 0x80600000 | 0x807FFFFF | 0x200000 |
| 通用SRAM存储器 | 非CPU缓存 | 0x40000000 | 0x405FFFFF | 0x600000 |
| AI SRAM存储器 | 非CPU缓存 | 0x40600000 | 0x407FFFFF | 0x200000 |
通用 SRAM 存储器
通用SRAM存储器在芯片正常工作的任意时刻都可以访问。该存储器分为两个 Bank，分别为 MEM0 与 MEM1 ，并且 DMA 控制器可同时操作不同 Bank。 通用 SRAM 存储器地址空间：
| 模块名称 | 映射类型 | 开始地址 | 结束地址 | 空间大小 |
|---|---|---|---|---|
| MEM0 | 经CPU缓存 | 0x80000000 | 0x803FFFFF | 0x400000 |
| MEM1 | 经CPU缓存 | 0x80400000 | 0x805FFFFF | 0x200000 |
| MEM0 | 非CPU缓存 | 0x40000000 | 0x403FFFFF | 0x400000 |
| MEM1 | 非CPU缓存 | 0x40400000 | 0x405FFFFF | 0x200000 |
AI SRAM 存储器
AI SRAM存储器仅在以下条件都满足时才可访问：
- PLL1已使能，时钟系统配置正确
- KPU没有在进行神经网络计算
AI SRAM存储器地址空间：
| 模块名称 | 映射类型 | 开始地址 | 结束地址 | 空间大小 |
|---|---|---|---|---|
| AI SRAM存储器 | 经CPU缓存 | 0x80600000 | 0x807FFFFF | 0x200000 |
| AI SRAM存储器 | 非CPU缓存 | 0x40600000 | 0x407FFFFF | 0x200000 |
系统控制器 (SYSCTL)
控制芯片的时钟，复位和系统控制寄存器。
- 配置 PLL 的频率
- 配置时钟选择
- 配置外设时钟的分频比
- 控制时钟使能
- 控制模块复位
- 选择 DMA 握手信号
现场可编程 IO 阵列 (FPIOA/IOMUX)
FPIOA 允许用户将 255 个内部功能映射到芯片外围的 48 个自由 IO 上。
- 支持 IO 的可编程功能选择
- 支持 IO 输出的 8 种驱动能力选择
- 支持 IO 的内部上拉电阻选择
- 支持 IO 的内部下拉电阻选择
- 支持 IO 输入的内部施密特触发器设置
- 支持 IO 输出的斜率控制
- 支持内部输入逻辑的电平设置
一次性可编程存储器 (OTP)
OTP 是一次性可编程存储器单元，具体应用特性如下：
- 具有 128 Kbit 的大容量存储空间
- 内部划分多个容量不同的 BLOCK，每个 BLOCK 对应一个写保护位，可以单独进行写保护操作
- 具有坏点修复功能
- 内部存储了 64 个 REGISTER_ENABLE 标志位，可以作为控制某些 SoC 的硬件电路行为的开关
- 可以存储 128 位的 AES 加密和解密需要的 KEY，由硬件实现只写可信存储区
高级加密加速器 (AES Accelerater)
AES 加速器是用来加密和解密的模块，具体性能如下：
- 支持 ECB，CBC，GCM 三种加密方式
- 支持 128 位，192 位，256 位三种长度的 KEY
- KEY 可以通过软件配置，受到硬件电路保护
- 支持 DMA 传输
数字视频接口 (DVP)
DVP 是摄像头接口模块，特性如下：
- 支持 DVP 接口的摄像头
- 支持 SCCB 协议配置摄像头寄存器
- 最大支持 640 X 480 及以下分辨率，每帧大小可配置
- 支持 YUV422 和 RGB565 格式的图像输入
- 支持图像同时输出到 KPU 和显示屏
- 输出到 KPU 的格式可选 RGB888，或 YUV422 输入时的 Y 分量
- 输出到显示屏的格式为 RGB565
- 检测到一帧开始或一帧图像传输完成时可向 CPU 发送中断
快速傅里叶变换加速器 (FFT Accelerater)
FFT 加速器用硬件的方式来实现 FFT 的基 2 时分运算。
- 支持多种运算长度，即支持 64 点、128 点、256 点以及 512 点运算
- 支持两种运算模式，即 FFT 以及 IFFT 运算
- 支持可配的输入数据位宽，即支持 32 位及 64 位输入
- 支持可配的输入数据排列方式，即支持虚部、实部交替，纯实部以及实部、虚部分离三种数据排列方式
- 支持 DMA 传输
安全散列算法加速器 (SHA256 Accelerater)
SHA256 加速器是用来计算 SHA-256 的计算单元。
- 支持 SHA-256 的计算
- 支持输入数据的 DMA 传输
外设模块
通用异步收发传输器 (UART)
高速 UART：
高速 UART 为 UARTHS(UART0)。
- 通信速率可达 5Mbps
- 8 字节发送和接收 FIFO
- 可编程式 THRE 中断
- 不支持硬件流控制或其他调制解调器控制信号，或同步串行数据转换器
通用 UART
通用 UART 为 UART1、UART2 和 UART3，支持异步通信（RS232、RS485 和 IRDA），通信速率可达到5Mbps。 UART 支持 CTS 和 RTS 信号的硬件管理以及软件流控 (XON 和 XOFF)。3 个接口均可被 DMA 访问或者 CPU 直接访问。
- 8 字节发送和接收 FIFO
- 异步时钟支持
- 为了应对 CPU 对于数据同步的对波特率的要求, UART 可以单独配置数据时钟。 全双工模式能保证两个时钟域中数据的同步
- RS485 接口支持
- UART 可以配置为软件可编程式 RS485 模式。默认为 RS232 模式
- 可编程式 THRE 中断
- 用 THRE 中断模式来提升串口性能。当 THRE 模式和 FIFO 模式被选择之后，如果 FIFO 中少于阈值便触发 THRE 中断
看门狗定时器 (WDT)
WDT 是 APB 的一种从外设，并且也是 “同步化硬件组件设计” 的组成部分。具有两个 WDT, 分别为 WDT0、WDT1。 看门狗定时器主要包含模块有：
- 一个 APB 从接口
- 一个当前计数器同步的寄存器模块
- 一个随着计数器递减的中断/系统重置模块和逻辑控制电路
- 一个同步时钟域来为异步时钟同步做支持
看门狗定时器支持如下设置：
- APB 总线宽度可配置为 8、16 和 32 位
- 时钟计数器从某一个设定的值递减到 0 来指示时间的计时终止
- 可选择的外部时钟使能信号，用于控制计数器的计数速率
- 一个时钟超时 WDT 可以执行以下任务
- 产生一个系统复位信号
- 首先产生一个中断，即使该位是否已经被中断服务清除，其次它会产生一个系统复位信号
- 占空比可编程调节
- 可编程和硬件设定计数器起始值
- 计数器重新计时保护
- 暂停模式，仅当使能外部暂停信号时
- WDT 偶然禁用保护
- 测试模式，用来进行计数器功能测试（递减操作）
- 外部异步时钟支持。当该项功能启用时，将会产生时钟中断和系统重置信号，即使 APB 总线时钟关闭的情况下
通用输入/输出接口 (GPIO)
高速 GPIO：
高速 GPIO 为 GPIOHS，共 32 个。具有如下特点：
- 可配置输入输出信号
- 每个 IO 具有独立中断源
- 中断支持边沿触发和电平触发
- 每个 IO 可以分配到 FPIOA 上 48 个管脚之一
- 可配置上下拉，或者高阻
通用 GPIO：
通用 GPIO 共 8 个，具有如下特点:
- 8 个 IO 使用一个中断源
- 可配置输入输出信号
- 可配置触发 IO 总中断，边沿触发和电平触发
- 每个 IO 可以分配到 FPIOA 上 48 个管脚之一
- 可配置上下拉，或者高阻
直接内存存取控制器 (DMAC)
DMAC 具有高度可配置化，高度可编程，在总线模式下传输数据具有高效率，DMAC 控制器具有多主机，多频道等特点。 DMAC 具有如下特点：
- 内存-内存，内存-外设，外设-内存，外设-外设的 DMA 传输
- 具有独立的核心，主接口和从接口独立时钟
- 当所有外设不活动时主接口可以关闭其时钟来省电
- 多达八个通道，每路通道都有源和目的地对
- 每个通道数据传输数据时每个时刻只能有一个方向传输，不同通道则不受影响
- 输入管脚可以动态选择大小端制式
- 通道锁支持，支持内部通道仲裁，根据数据传输的优先级来使用主接口总线的特权
- DMAC 状态输出，空闲/忙指示
- DMA 传输分配成传输中，被中断，传输完成等传输等级
集成电路内置总线 (I²C)
集成电路总线有 3 个 I²C 总线接口，根据用户的配置，总线接口可以用作 I²C MASTER 或 SLAVE 模 式。I²C 接口支持：
- 标准模式（0 到 100Kb/s）
- 快速模式（<= 400Kb/s）
- 7-位/10-位 寻址模式
- 批量传输模式
- 中断或轮询模式操作
串行外设接口 (SPI)
串行外设接口有 4 组 SPI 接口，其中 SPI0、SPI1、SPI3 只能工作在 MASTER 模式，SPI2 只能工作在SLAVE 模式， 他们有如下特性：
- 支持 1/2/4/8 线全双工模式
- SPI0、SPI1、SPI2 可支持 25MHz 时钟（待测更新）
- SPI3 最高可支持 100MHz 时钟（待测更新）
- 支持 32 位宽、32BYTE 深的 FIFO
- 独立屏蔽中断 - 主机冲突，发送 FIFO 溢出，发送 FIFO 空，接收 FIFO 满，接收 FIFO 下溢，接收 FIFO 溢出中断都可以被屏蔽独立
- 支持 DMA 功能
- 支持双沿的 DDR 传输模式
- SPI3 支持 XIP
集成电路内置音频总线 (I²S)
集成电路内置音频总线共有 3 个 (I²S0、I²S1、I²S2)，都是 MASTER 模式。其中 I²S0 支持可配置连 接语音处理模块，实现语音增强和声源定向的功能。下面是一些共有的特性：
- 总线宽度可配置为 8，16 和 32 位
- 每个接口最多支持 4 个立体声通道
- 由于发送器和接收器的独立性，所以支持全双工通讯
- APB 总线和 I²S SCLK 的异步时钟
- 音频数据分辨率为 12，16，20，24 和 32 位
- I²S0 发送 FIFO 深度为 64 字节, 接收为 8 字节，I²S1 和 I²S2 的发送和接收 FIFO 深度都为 8字节
- 支持 DMA 传输
- 可编程 FIFO 阈值
定时器 (TIMER)
系统有 3 个 TIMER 模块，它们有如下特性：
- 32 位计数器宽度
- 可配置的向上／向下时基计数器：增加或减少
- 时钟独立可配
- 每个中断的可配置极性
- 单个或组合中断输出标志可配置
- 每个定时器有读/写一致性寄存器
- 定时器切换输出，每当定时器计数器重新加载时切换
- 定时器切换输出的脉冲宽度调制 (PWM)，0 ％到 100% 占空比
只读存储器 (ROM)
AXI ROM 负责从 SPI FLASH 中拷贝程序至芯片的 SRAM 中。
- 支持固件 AES-128-CBC 解密
- 支持 UOP 模式烧写 FLASH 的程序
- 支持固件 SHA256 完整性校验防篡改
- 支持 OTP 中禁用掉 UOP 模式，SHA256 校验，AES 解密
- 支持进入 TURBO 模式，可以使得启动时芯片及其外设以较高频率运行
实时时钟 (RTC)
RTC 是用来计时的单元，在设置时间后具备计时功能：
- 可使用外部高频晶振进行计时
- 可配置外部晶振频率与分频
- 支持万年历配置，可配置的项目包含世纪、年、月、日、时、分、秒与星期
- 可按秒进行计时，并查询当前时刻
- 支持设置一组闹钟，可配置的项目包含年、月、日、时、分、秒，闹钟到达时触发中断
- 中断可配置，支持每日、每时、每分、每秒触发中断
- 可读出小于 1 秒的计数器计数值，最小刻度单位为外部晶振的单个周期
- 上电/复位后数据清零
脉冲宽度调制器 (PWM)
PWM 用于控制脉冲输出的占空比。 用户可配置 PWM 定时器模块的以下功能：
- 通过指定 PWM 定时器频率或周期来控制事件发生的频率
- 配置特定 PWM 定时器与其他 PWM 定时器或模块同步
- 使 PWM 定时器与其他 PWM 定时器或模块同相
- 设置定时器计数模式：递增，递减，或递增递减循环计数模式
- 使用预分频器更改 PWM 定时器时钟（PT_clk）的速率。每个定时器都有自己的预分频器，通过 寄存器 PWM_TIMER0_CFG0_REG 的 PWM_TIMERx_PRESCALE 配置。PWM 定时器根据该寄存器的设置以较慢的速度递增或递减
