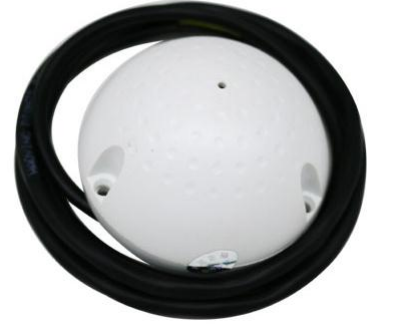

声音传感器
D124
应用领域
用于采集当前环境中的声音分贝大小，并以串口形式输出。
接线说明
| 1 | 棕线 | VCC/DC12V |
| 2 | 黑线 | GND/电源线 |
| 3 | 蓝线 | RXD |
| 4 | 黄线 | TXD |
注意事项
- 模块具有防反接保护，接时只要注意不要把电源接到串口输出线上即可，以免烧坏转换模块或MCU。
- 串口输出为 TTL 电平，测试时请使用 TTL 转 USB 的模块。请勿使用 232 转 USB。
- 模块在平常安静的环境中输出为 50dB 左右。
- 测试时，电源地与串口地一定连通，让信号形成回路，否则测试时，串口软件显示无数据输出。当软件显示有乱码时，把串口测试软件的十六进制显示勾上即可显示正常数据。
通信协议
波 特 率：9600
输出方式：串口输出（协议见下） 1 次/1S
起始位与停止位为固定值。
数据计算方法：（数据_H*256+数据_L）/10
校验位计算方法: 数据_H+数据_L
例：
| 0 | 1 | 2 | 3 | 4 |
| 0xAA | 0x02 | 0x21 | 0x23 | 0xFF |
