<head> </head>TB600B-IAQ-10 空气质量检测模组
|
多种有害气体测量反应计算，可有效评估空气新鲜度； 可检测VOC有机挥发物类、硫化物、氮氧化物、胺类、烃类、酮类、醇类、一氧化碳等多种无机气体； 长寿命、检测稳定、可靠性高； 快速响应； 独立温湿度数字传感器，结合智能算法，环境适应性强； 小体积低功耗； |
应用领域
- 室内家居空气质量污染监测
- 家用、商用新风在线净化系统
- 家用新风机、净化器
- 商业场所空气质量污染监测
- 室内温湿度监测仪
- 车载空气净化器
- 公共交通工具空间内空气监测
- 暖通空调系统
- 智能可穿戴设备（腕表、口罩、手机）
- 健康运动设备
- 抽油烟机和智能家具产品
- 实验室排风柜系统
- 超净实验室环境监测
- 小型无人机环境空气质量监测

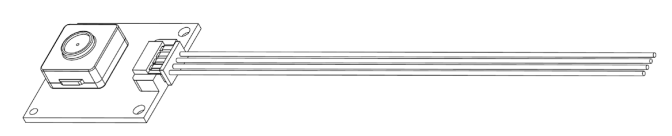

接线说明
| 序号 | TB600B模块 | 备注 |
| 1 | TX | 接嵌入式系统RX引脚 |
| 2 | RX | 接嵌入式系统TX引脚 |
| 3 | GND | 模块公共地 |
| 4 | VCC | 供电电压，3.3 V~5.5 V |
使用步骤
- 接线
- 空气质量检测模组上电后需要短暂的数据稳定时间，通常在1min以内。
- 该检测模组为扩散式检测环境气体，需要确保流量在500ml以内，且保证流量稳定。流量较大时会带来压力的变化，从而导致传感器信号值变化。流速会产生压力，压力的变化会导致输出信号的变化，压力增大，信号变大，传感器信号会出现峰值突变。避免在负压环境下使用，对传感器造成物理无法恢复的损坏。
通信协议
一、通用设置
传感器使用串行通讯方式。
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
二、 传输模式切换指令
- 切换到主动上传
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 切换命令 | 主动上传 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x78 | 0x40 | 0x00 | 0x00 | 0x00 | 0x00 | 0x47 |
- 切换到被动上传
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 切换命令 | 主动上传 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x78 | 0x41 | 0x00 | 0x00 | 0x00 | 0x00 | 0x46 |
三、 查询模式下命令
- 获取传感器类型，最大量程，单位小数位数指令：
0xD1
返回值：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 传感器类型 | 最大量程高位 | 最大量程低位 | 单位 | 保留 | 保留 | 保留 | 数据小数位数（bit[4]~bit[7]）,数据正负号（bit[0]~bit[3]） | 校验值 |
| 0x18 | 0x00 | 0xC8 | 0x02 | 0x00 | 0x00 | 0x00 | 0x01 | 0x35 |
最大量程 = (最大量程高位 << 8) | 最大量程低位
单位： 0x02( $ ppm $ 和 $mg/m_3$ )
正负号: 0(正数) 1(负数)
小数位数: 读出的浓度值是代多少个小数，小数位数最多是3位
- 获取传感器类型，最大量程，单位，单位小数位数指令：
0xD7
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 指令头1 | 指令头2 | 传感器类型 | 最大量程高位 | 最大量程低位 | 单位 | 数据小数位数（bit[4]~bit[7]）,数据正负号（bit[0]~bit[3]） | 保留 | 校验值 |
| 0xFF | 0xD7 | 0x18 | 0x00 | 0xC8 | 0x02 | 0x01 | 0x00 | 0x46 |
说明：
校验和：1～7位数据相加，生成一个8位的数据，各位相反，末尾加1
小数位数bit[4]~bit[7]:
(bit[7]<<3) | (bit[6]<<2) | (bit[5]<<1) | bit[4] = 小数位数
数据正负号(bit[0]~bit[3])
(bit[3]<<3) | (bit[2]<<2) | (bit[1]<<1) | bit[0] = 0 负向抑制
(bit[3]<<3) | (bit[2]<<2) | (bit[1]<<1) | bit[0] = 0 正向抑制
单位：
0x02: 单位为mg/{m^3}和ppm
0x04: 单位为um/{m^3}和ppb
0x08: 单位为10g/{m^3}和%
- 主动读气体浓度值格式如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 命令 | 保留 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x86 | 0x00 | 0x00 | 0x00 | 0x00 | 0x00 | 0x79 |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 命令 | 气体浓度高位($ug/{m^3}$) | 气体浓度低位($ug/{m^3}$) | 满量程高位 | 满量程低位 | 气体浓度高位($ppb$) | 气体浓度低位($ppb$) | 校验值 |
| 0xFF | 0x86 | 0x00 | 0x2A | 0x00 | 0x00 | 0x00 | 0x00 | 0x30 |
说明：
校验和：1～7位数据相加，生成一个8位数据，各位取反，末尾加1
气体浓度值 = 气体浓度高位 * 256 + 气体浓度低位
(浓度高位和浓度低位需要从16进制换算为10进制后再带入本公式计算)
- 气体浓度值和温湿度合并读取指令
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 命令 | 保留 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x87 | 0x00 | 0x00 | 0x00 | 0x00 | 0x00 | 0x78 |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 命令 | 气体浓度高位($ug/{m^3}$) | 气体浓度低位($ug/{m^3}$) | 满量程高位 | 满量程低位 | 气体浓度高位($ppb$) | 气体浓度低位($ppb$) | 温度高位 |
| 0xFF | 0x87 | 0x00 | 0x2A | 0x03 | 0xE8 | 0x00 | 0x20 | 0x09 |
| 9 | 10 | 11 | 12 | |||||
| 温度低位 | 湿度高位 | 湿度低位 | 校验和 | |||||
| 0xC4 | 0x13 | 0x88 | 0xDC |
说明：
校验和： 1～11位数据相加，生成1个8位的数据，各位取反，末尾加1
气体浓度值 = 气体浓度高位 * 256 + 气体浓度低位；
(浓度高位和浓度低位需要从16进制换算为10进制再带入本公式计算)
温度是带符号和两位小数的数据，单位是(°C)，伪代码计算公式：
T = (float)(int)((0x0A<<8)|0x09)/100
湿度是不带符号和两位小数的数据，单位是(rh%)，伪代码计算公式：
Rh = (float)(uint)((0x0A<<8)|0x09)/100
- 获取当前温度和湿度
指令：
0xD2
| 0 | 1 | 2 | 3 |
| 温度高8位 | 温度低8位 | 湿度高8位 | 湿度低8位 |
| 0x0A | 0x09 | 0x11 | 0xF4 |
说明：
温度是带符号和两位小数的数据，单位是(°C)，伪代码计算公式：
T = (float)(int)((0x0A<<8)|0x09)/100
湿度是不带符号和两位小数的数据，单位是(rh%)，伪代码计算公式：
Rh = (float)(uint)((0x0A<<8)|0x09)/100
- 获取当前温度和湿度带校验
指令：
0xD6
| 0 | 1 | 2 | 3 | 4 |
| 温度高8位 | 温度低8位 | 湿度高8位 | 湿度低8位 | 校验和 |
| 0x0A | 0x09 | 0x11 | 0xF4 | 0xE8 |
说明：
校验和：0～3位数据相加，生成一个8位的数据，各位取反，末尾加1
四、 主动上传模式下数据
上传数据格式如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 命令 | 气体浓度高位($ug/{m^3}$) | 气体浓度低位($ug/{m^3}$) | 满量程高位 | 满量程低位 | 气体浓度高位($ppb$) | 气体浓度低位($ppb$) | 校验值 |
| 0xFF | 0x86 | 0x00 | 0x2A | 0x00 | 0x00 | 0x00 | 0x20 | 0x30 |
说明：
校验和：0～11位数据相加，生成一个8位的数据，各位取反，末尾加1
气体浓度值 = 气体浓度值高位 * 256 + 气体浓度值低位；
(浓度高位和浓度低位需要从16进制换算为10进制后再带入本公式计算)
其他关于低功耗的指令详见数据手册
TB600B-WQ-HCHO-1-O 甲醛气体检测模组
|
ppb级高精度环境监测应用； 极强的抗干扰能力，对低浓度乙醇、CO、芳香烃、异味、烟气、空气清新剂等有很好的抗干扰能力； 长寿命、检测稳定、可靠性高； 快速响应； 独立温湿度数字传感器，结合智能算法，环境适应性强； |
应用领域
- 室内家居空气质量污染监测
- 家用、商用新风在线净化系统
- 家用新风机、净化器
- 商业场所空气质量污染监测
- 室内温湿度监测仪
- 车载空气净化器
- 公共交通工具空间内空气监测
- 暖通空调系统
- 智能可穿戴设备（腕表、口罩、手机）
- 健康运动设备
接线及通信协议与TB600B-IAQ-10 空气质量检测模组相同，这里不再赘述。更为详细的指令详见数据手册
TB600B-TVOC-10 有机挥发物气体检测模组
|
ppb级高精度环境监测应用； ppb级TVOC气体传感器； 可对300多类以上的VOC气体反应； 长寿命、检测稳定、可靠性高； 快速响应； 独立温湿度数字传感器，结合智能算法，环境适应性强； 小体积低功耗； |
应用领域
- 室内家居空气质量污染监测
- 家用、商用新风在线净化系统
- 家用新风机、净化器
- 商业场所空气质量污染监测
- 室内温湿度监测仪
- 车载空气净化器
- 公共交通工具空间内空气监测
- 暖通空调系统
- 智能可穿戴设备（腕表、口罩、手机）
- 健康运动设备
- 抽油烟机和智能家具产品
- 实验室排风柜系统
- 超净实验室环境监测
- 小型无人机环境空气质量监测
接线及通信协议与TB600B-IAQ-10 空气质量检测模组相同，这里不再赘述。更为详细的指令详见数据手册
G8 二氧化碳气体检测模组
|
非色散红外技术，精确监测CO2 定期自动校准和手动校准，可选 |
应用领域
- 室内空气质量
- 采暖通风与空调系统
- 环境监测
- 绿色建筑
性能指标
| 检测气种 | 二氧化碳 |
| 应用原理 | 非色散红外技术 |
| 检测范围 | 400ppm ~ 2000ppm 可扩展为0~10000ppm |
| 测量周期 | 4 秒 |
| 准确度 | ±50ppm±读数的3% |
| 响应时间(T90) | 120秒 |
| 预热时间 | 上电8秒(输出浓度)上电3分钟(准确输出) |
接线说明
工作电压为4.5V ~ 5.25V
通信协议
一、通用设置
传感器使用串行通讯方式。
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
二、数据包格式
| Byte1 | ...... | ByteN | 0x09 | 校验字 | 0x0d | 0x0a |
| 数据区 | Tab | 校验区 | 回车 | 换行 | ||
- 一个数据包是由 ASCII 码组成的字符串
- 校验字算法：数据区(Byte1~ByteN,不包含 Tab)的所有字节累加求和，记为 Sum，则校验字 Checksum = (unsigned char)(-(signed char)Sum)
- 校验区内容：是校验字的两位 ASCII 码(占两个字节)，例如校验字为 0x23，则 校验区为 0x32,0x33(即字符'2','3');又如校验字是 0xab，则校验区为 0x41,0x42(即字符'A','B'，注意此处应是大写字母)
串口协议命令表
| 指令 | 功能名称 | 说明 |
| R0 | 读取传感器序列号及版本号 | / |
| R4 | 读取传感器量程及单位 | / |
| R6 | 读浓度 | / |
| RA | 查看零点校准功能状态 | 包括开关、进行阶段、周期、基准值 |
| SA+时间(h) | 设定零点校准周期+开关 | 时间为0时表示暂停此功能； 时间大于0时表示开启此功能,并将周期设为相应时间 |
| SC+浓度(ppm) | 设定零点校准基准值 | / |
| B+浓度(ppm) | 单点标定 | / |
| F0 | 切换到F0模式 | 传感器进入不主动发送浓度值状态 |
| F1 | 切换到F1模式 | 传感器进入主动发送浓度值状态 |
协议示例
- 读取传感器序列号及版本号
发送：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| 0x52 | 0x30 | 0x09 | 0x37 | 0x45 | 0x0D | 0x0A |
转换为ASCII 码： R0 7E
应答(ASCII 码)： ID:718D FA31 FW:207 MAP:1 11
说明:
ID:718D FA31 —— 序列号
FW:207 —— 固件版本号
MAP:1 —— 寄存器映射版本号
- 读取浓度值
发送：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| 0x52 | 0x36 | 0x09 | 0x37 | 0x38 | 0x0D | 0x0A |
转换为ASCII 码： R6 78
应答(ASCII 码)： 1265 32
说明:
浓度值为1265ppm
更多示例详见数据手册
AS830 可燃（有毒）气体探测模块
|
监测可燃气体和一氧化碳的浓度； 具有燃气泄漏报警功能； 具有燃气不完全燃烧报警功能。 |
应用领域
- 可燃（有毒）气体泄漏报警；
- 燃气炉具、热水器不完全燃烧监控；
- 室内空调环境下，空气质量监测。
注:该模块可独立使用,也可安装在燃气器具内配套使用。
技术参数
| 分型产品（可选） | 分型号 | 可探测气体 | 传感器 |
| AS830 | CO 和 CH4 | SB-95-12 | |
| AS830/CO | CO | SB-500-12 | |
| AS830/CH4 | CH4 | SB-12A |
| 项目 | 规格 | |
| 供电电源 | DC5V±10%，≤100mA 监视状态：电流≤40mA 报警状态：电流≤70mA |
|
| 预热时间 | 通电后 180s（3 分钟）＊1 | |
| 报警方式 | CO | 浓度低于 100ppm，不报警； 浓度在 150ppm〜300ppm 区间，保持 180s，发出低段报警； 浓度高于 300ppm 且保持 30s，发出高段报警。 |
| CH4 | 洁净空气，不报警； 浓度高于 6%LEL，保持 30s，发出高段报警。 |
|
| 注：报警区间和报警点可以依据客户要求设计。 | ||
| 指示灯 | 状态 | 指示灯 |
| 自检 | 绿、红、黄色灯依次点亮 | |
| 预热 | 绿灯 快速闪亮 | |
| 正常监视 | 绿灯 慢速闪亮 | |
| 故障 | 黄灯 快速闪亮 | |
| 报警 | 甲烷报警： 红灯 常亮 低段报警（一氧化碳）：红灯 慢速闪亮 高段报警（一氧化碳）：红灯 快速闪亮 |
|
| 蜂鸣器 | 有源蜂鸣器距离 1 米处声压级 70dB〜95dB | |
| 状态 | 蜂鸣器 | |
| 自检 | 短鸣一声 | |
| 预热 | 预热完成短鸣一声，提醒退出预热状态 | |
| 故障 | 每隔 10 秒“滴”一声 | |
| 报警 | 低段报警：每隔 2 秒“滴、滴”慢速鸣叫 高段报警：每隔 0.5 秒“滴、滴”快速鸣叫 |
|
| 按键 | 内置微动开关，通过针孔，使用一个工具按压，实现自检和消音＊2 功能 | |
| 输出方式 | PWM 格式信号，峰值电平≤3.3V | |
| 输出格式 | 工作状态 | 输出波形 |
| 正常监视 | 高电平 | |
| 电源偏移 | 高 5ms 低 5ms 的方波 | |
| 传感器断路 | 高 5ms 低 10ms 的方波 | |
| 传感器短路 | 高 5ms 低 15ms 的方波 | |
| CO 低段报警 | 高 5ms 低 20ms 的方波 | |
| CO 高端报警 | 高 5ms 低 25ms 的方波 | |
| CH4 高段报警 | 高 5ms 低 30ms 的方波 | |

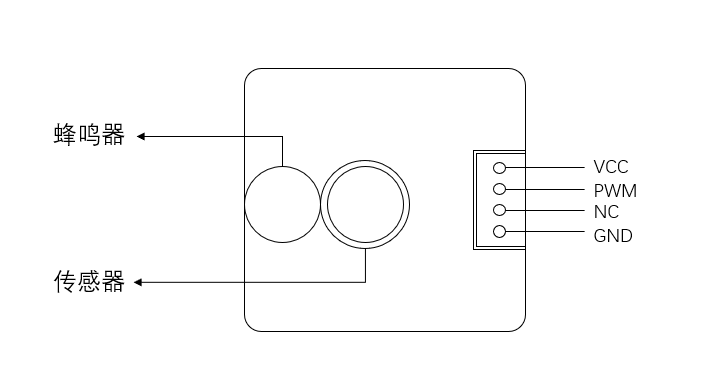

接线说明
| 引脚说明 | MicroUSB （安卓手机充电器标准接口） | |
| 4PIN端子（XH-A卧式） | ||
| VCC | 电源正 5 V | |
| PWM | 状态输出引脚，输出 PWM 波形 | |
| GND | 电源地 | |
通信协议
一、通用设置
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
二、数据说明
模块上电发送产品信息，然后每 13 秒发送一次浓度数据，数据示例如下：
AS830_CH4_CON_V1.0_202006093E
0000000078 11
0 D0
……
7 C9
12 9D
20 9E
……
0 D0
三、数据格式
浓度（1 个或 2 个字符） tab （0x09）校验码（2 个字符）0x0D 0x0A
浓度单位为%LEL，量程 0~20%LEL
四、校验码计算方法
将从头到 tab(不包含 tab)前的所有字符求取单字节累加和 s. 则校验字为 checksum= (unsigned char)(-(signed char)s)
浓度为 0 时，s=0x30，checksum = (unsigned char)(-0x30)=0xD0，转换成 ASCII 格式 D0
浓度为 7 时，s=0x37，checksum =(unsigned char)(-0x37)=0xC9，转换成 ASCII 格式 C9
浓度为 12 时，s=0x31+0x32=0x63，checksum=(unsigned char)(-0x63)=0x9D，转换成 ASCII 格式 9D
WZ-H3-K型选择性甲醛检测模组
|
选择性检测甲醛 测量精度高 响应速度快 使用寿命长 稳定可靠 低功耗 |
应用领域
- 新风系统
- 空气净化器
- 便携式仪表
- 可穿戴设备
- 智能家居
管脚定义
| Pin1 | VCC | 3.3V-5V |
| Pin2 | GND | |
| Pin3 | RST | 复位 |
| Pin4 | SW | 程序接口 |
| Pin5 | NC | 悬空 |
| Pin6 | TXD | 传感器发送引脚 |
| Pin7 | RXD | 传感器接收引脚 |
技术指标
| 产品型号 | WZ-H3-K |
| 检测气体 | 甲醛 |
| 检测量程 | 0-2ppm |
| 最大过载 | 5ppm |
| 供电电压 | 3.3-5V |
| 响应时间（T90） | <120S |
| 分辨率 | 0.01ppm |
| 检测精度 | ±30ppb 或±10%取大值（25±3℃）（50±5%RH） |
通信协议
通用设置
传感器模块使用串行通讯方式，通讯配置参数如下：
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
通讯命令
通讯分主动上传和问答式，出厂默认为主动上传，每隔 1 秒发送 1 次浓度值。
命令行格式如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 气体名称 | 单位 | 小数位数无 | 气体浓度高位 | 气体浓度低位 | 满量程高位 | 满量程低位 | 校验值 |
| 0xFF | CH2O=0x17 | Ppb=0x04 | 0x00 | 0x00 | 0x25 | 0x07 | 0xD0 | 0x25 |
(浓度高位和浓度低位需从 16 进制换算为 10 进制后再代入本公式计算)
切换到问答式，命令行格式如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 切换命令 | 问答 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x78 | 0x41 | 0x00 | 0x00 | 0x00 | 0x00 | 0x46 |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 切换命令 | 主动上传 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x78 | 0x40 | 0x00 | 0x00 | 0x00 | 0x00 | 0x47 |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 保留 | 命令 | 保留 | 保留 | 保留 | 保留 | 保留 | 校验值 |
| 0xFF | 0x01 | 0x86 | 0x00 | 0x00 | 0x00 | 0x00 | 0x00 | 0x79 |
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 起始位 | 命令 | 气体浓度高位（ug/m3） | 气体浓度低位（ug/m3） | 保留 | 保留 | 气体浓度高位（ppb） | 气体浓度低位（ppb） | 校验值 |
| 0xFF | 0x86 | 0x00 | 0x2A | 0x00 | 0x00 | 0x00 | 0x20 | 0x30 |
气体浓度值=气体浓度高位*256+气体浓度低位
(浓度度高位和浓度低位需从 16 进制换算为 10 进制后再代入本公式计算)
PS5308/PS5308A 激光颗粒物传感器
|
实时检测输出 数据准确可靠 最小分辨粒径 0.3 微米 特定激光防衰减恒定亮度功能 具备抗干扰能力 标准 TTL 串口数据输出 小尺寸易安装 |
应用领域
- 空气净化器
- 新风系统
- 空调
- 车载空气净化器
- 空气质量监测仪
- 环境监测
- 手持式空气质量检测仪
管脚定义
| Pin1 | VCC | 电源 5V |
| Pin2 | GND | 电源地 |
| Pin3 | WKUP | 高电平或悬空:工作状态； 低电平：休眠状态. TTL 电平@3.3V |
| Pin4 | RXD | 串口接收，TTL 电平@3.3V |
| Pin5 | TXD | 串口发送，TTL 电平@3.3V |
| Pin6 | REST | 传感器复位信号 TTL 电平@3.3V，低电平复位 |
| Pin7 | NC | 悬空 |
| Pin8 | NC | 悬空 |
技术指标
| 产品型号 | PS5308/PS5308A |
| 颗粒物测量范围 | PM2.5（PM10 选配） |
| 检测量程 | 0~1000 ug/ m³ |
| 颗粒物质量浓度一致性 | ≥100 ug/ m³：±10% <100 ug/ m³：±10 ug/ m³ |
| 颗粒物质量浓度准确性(参考标准：TSI 8530) | ≥100 ug/ m³：±10% <100 ug/ m³：±10 ug/ m³ |
| 电源电压 | DC 5±0.5V，纹波<50mV |
通信协议
一、通用设置
传感器使用串行通讯方式。
| 波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位 |
| 校验位 | 无 |
二、数据包格式
| 字节序号 | 数据 | 定义 |
| 0 | 0x44 | 起始符 1 |
| 1 | 0x4D | 起始符 2 |
| 2 | 0x00 | 数据帧长度（字节 4 数据至校验位） |
| 3 | 0x1C | |
| 4 | XX | PM1.0 浓度值（进风口带 60～80 目滤网时），单位：ug/m³ |
| 5 | XX | |
| 6 | XX | PM2.5 浓度值（进风口带 60～80 目滤网时），单位：ug/m³ |
| 7 | XX | |
| 8 | XX | PM10 浓度值（进风口带 60～80 目滤网时），单位：ug/m³ |
| 9 | XX | |
| 10 | XX | PM1.0 浓度值（进出风口无障碍物时），单位：ug/m³ |
| 11 | XX | |
| 12 | XX | PM2.5 浓度值（进出风口无障碍物时），单位：ug/m³ |
| 13 | XX | |
| 14 | XX | PM10 浓度值（进出风口无障碍物时），单位：ug/m³ |
| 15 | XX | |
| 16 | XX | 0.1 升空气中直径在 0.3um 以上颗粒物个数 |
| 17 | XX | |
| 18 | XX | P0.1 升空气中直径在 0.5um 以上颗粒物个数 |
| 19 | XX | |
| 20 | XX | 0.1 升空气中直径在 1.0um 以上颗粒物个数 |
| 21 | XX | |
| 22 | XX | 0.1 升空气中直径在 2.5um 以上颗粒物个数 |
| 23 | XX | |
| 24 | XX | 0.1 升空气中直径在 5.0um 以上颗粒物个数 |
| 25 | XX | |
| 26 | XX | 0.1 升空气中直径在 10um 以上颗粒物个数 |
| 27 | XX | |
| 28 | XX | |
| 29 | XX | |
| 30 | XX | 校验和=字节 0 数据+字节 1 数据+„„+字节 29 数据 |
| 31 | XX |
数据说明：
- 主要输出为空气中 PM2.5 颗粒物质量浓度，单位：ug/ m³。
- 传感器输出为主动输出。传感器上电后，主动向主机发送串行数据，时间间隔为 1 秒。
- 定义为“空白”的字节为厂家备用字节。
- “进出风口无障碍物”意指：传感器进出风量未受到影响。
