力敏传感器

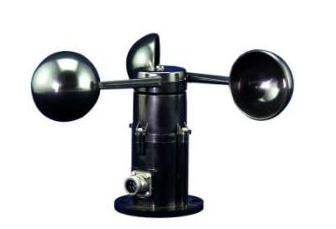

QS-FS 风速传感器
|
体积小，携带方便、安装简捷 测量精度高，量程宽，稳定性好 结构设计合理，外观质量佳 数据信息线性度好，信号传输距离长，抗外界干扰能力强 |
适用范围
该传感器可广泛应用于温室、环境保护、气象站、船舶、 码头、养殖等环境的风速测量。
接线说明
电压、电流以及脉冲型接线定义
| 接入 | 外部线 | ||
| 电源正 | 红色 | 或 | 棕色 |
| 电源负 | 蓝色 | 黑色 | |
| 信号 | 黄色 | 蓝色 | |
485型接线定义
| 线色 | 棕色 | 蓝色 | 灰色 | 黑色 |
| 485 | 电源正 | 485A | 485B | 电源负 |
技术参数
启动风力：0.2-0.4 m/s
测量精度：±(0.3+0.03V)m/s(V表示风速示值)
| 电压型 | 量程 | 0~32. 4 m/s |
| 供电电压 | 7V~24 V DC | |
| 输出信号 | 0.4~2V | |
| 风速值 | （输出电压-0.4）/1.6*32.4 | |
| 供电电压 | 12V~24 V DC | |
| 输出信号 | 0~5 V | |
| 风速值 | 输出电压/5*32.4 | |
| 供电电压 | 12V~24 V DC | |
| 输出信号 | 1~5 V | |
| 风速值 | （输出电压-1）/4*32.4 | |
| 电流型 | 量程 | 0~32. 4 m/s |
| 供电电压 | 12V~24 V DC | |
| 输出信号 | 4~20 mA | |
| 负载能力 | ≤200Ω | |
| 风速值 | （输出电流-4）/16*32.4 | |
| 脉冲型 | 量程 | 0~60 m/s |
| 供电电压 | 12V~24 V DC | |
| 输出信号 | 脉冲(每个脉冲对应0.88m/s) | |
| 信号说明 | 内加上拉电阻逻辑1=VCC，逻辑0=GND | |
| 485型 | 量程 | 0~32. 4 m/s |
| 供电电压 | 7V~24 V DC | |
| 通信协议 | Modbus-RTU |
通信协议
MODBUS协议(可定制)
- 通讯方式：485 通讯，传送距离< 1000米
- 通讯速率：9600,n,8,1
- 通讯协议：MODBUS-RTU协议，出厂站号为2号站，依需要可以进行修改。
ModBus协议的命令包括：
读出风速的数值（出厂为2号站）
读取风速值命令格式举例：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 0x02 | 0x03 | 0x00 | 0x00 | 0x00 | 0x01 | 0x84 | 0x39 |
注：开始的第一个字节02是站号，如果你已修改过站号设置，应将第一位的 02 修改为您设置的站号，最后两位84,39是 16位的CRC校验。
返回风速的命令格式举例：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| 0x02 | 0x03 | 0x02 | 0x00 | 0x1F | 0xBD | 0x8C |
风速数据解析方法：
风速（m/s）=0X001F/10=31/10=3.1
修改自身站号
方法一：知道现在站号，发送如下指令
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 0x02 | 0x06 | 0x10 | 0x00 | 0x00 | 0x03 | 0xCD | 0x38 |
或者使用10功能码也可：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 0x02 | 0x10 | 0x10 | 0x00 | 0x00 | 0x01 | 0x02 | 0x00 | 0x03 | 0xE3 | 0x60 |
方法二：忘了原站站号，需要将产品独自连接到电脑上，注意总线上不能有其它485产品，用0号站对其操作，指令如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 0x00 | 0x06 | 0x10 | 0x00 | 0x00 | 0x03 | 0xCC | 0xDA |
方法三：可以用清易电子科技有限公司软件的设置站号指令。详见软件

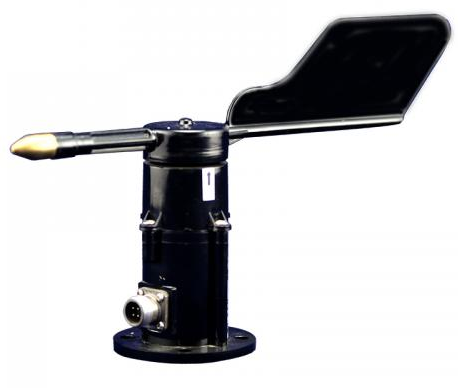

QS-FX 风向传感器
|
自体积小，重量轻，野外携带安装极为方便，防水防震结构设计，可在野外全天候使用 检测精度高，系统采用低功耗环保节能设计，数字处理技术 量程宽，稳定性好 数据信息显示线性度好，信号传输距离长，抗外界干扰能力强 |
适用范围
该传感器可测量室外环境中的风向，可以测量以标签北为起点的0-359度的自然界风向，具有很高的性价比。该仪器广泛用于环保、气象、农业、林业、水利、建筑、科研及教学等领域。
接线说明
电压、电流型接线定义
| 接入 | 外部线 | ||
| 电源正 | 红色 | 或 | 棕色 |
| 电源负 | 蓝色 | 黑色 | |
| 信号 | 黄色 | 蓝色 | |
485型接线定义
| 线色 | 棕色 | 蓝色 | 灰色 | 黑色 |
| 485 | 电源正 | 485B | 485A | 电源负 |
技术参数
测量范围：0--359度： (0.4V,或4MA对应0度，北的方向)
16个方向：（每增加0.1v或1ma增加一个方位，
0.4-2v，或4-20ma，16个刻度对应16个方位）
测量精度：±1度
工作电流：＜15mA
负载能力：小于600欧 一般建议250欧
| 电压型 | 输入电压 | 7V～24V DC |
| 输出信号 | 0.4~2V | |
| 风向值 | （输出电压-0.4）/1.6*360 | |
| 输入电压 | 12V~24 V DC | |
| 输出信号 | 0~5 V | |
| 风向值 | （输出电压-1）/4*360 | |
| 电流型 | 输入电压 | 12V～24 V DC |
| 输出信号 | 4～20mA | |
| 风向值 | （输出电流-4）/16*360 | |
| 485型 | 输入电压 | 7V~24 V DC |
| 通信协议 | Modbus-RTU |
通信协议
MODBUS协议(可定制)
- 通讯方式：485 通讯，传送距离< 1000米
- 通讯速率：9600,n,8,1
- 通讯协议：MODBUS-RTU协议，出厂站号为2号站，依需要可以进行修改。
ModBus协议的命令包括：
读出风向的数值（出厂为2号站）
读取风向值命令格式举例：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 0x02 | 0x03 | 0x00 | 0x00 | 0x00 | 0x01 | 0x84 | 0x39 |
返回风向的命令格式举例：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| 0x02 | 0x03 | 0x02 | 0x00 | 0x1F | 0xBD | 0x8C |
注：001F所在的位4,5位为风向的值
风向数据解析方法：
风向（°）=0X001F=31（以北为开始，输出成顺时针输出度数）
修改自身站号
方法一：知道现在站号，发送如下指令
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 0x02 | 0x10 | 0x10 | 0x00 | 0x00 | 0x01 | 0x02 | 0x00 | 0x03 | 0xE3 | 0x60 |
目标站号值即可，发送需客户自行计算CRC的值。
方法二：忘了原站站号， 需要将产品独自连接到电脑上，注意总线上不能有其它485产品，用0号站对其操作，指令如下：
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 0x00 | 0x10 | 0x10 | 0x00 | 0x00 | 0x01 | 0x02 | 0x00 | 0x03 | 0xFA | 0x00 |
