编译步骤

前言

本文档将介绍XiUOS使用jlink软件的配置、调试过程。

软件安装

• jlink包安装

第一步，进入jlink官网下载网址

第二步，选择版本并下载安装包，此处下载的安装包版本为V6.72e，即JLink_Linux_V672e_x86_64.deb。

第三步，安装JLink_Linux_V672e_x86_64.deb

$ dpkg -i JLink_Linux_V672e_x86_64.deb

• openocd安装

第一步，进入下载网址， 下载Unbuntu版本的openocd。XiUOS中下载的kendryte-openocd-0.2.3-ubuntu64.tar.gz

第二步，安装openocd

$ sudo mv kendryte-openocd-0.2.2-ubuntu64.tar.gz /opt
$ cd /opt
$ sudo tar -zxvf kendryte-openocd-0.2.2-ubuntu64.tar.gz

$ sudo apt install libusb-dev libftdi-dev libhidapi-dev

第三步，openocd文件配置

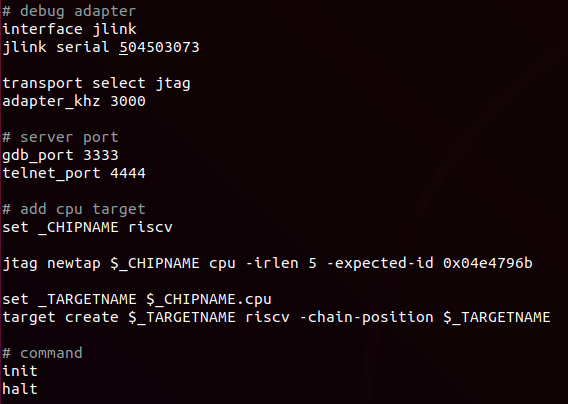

打开配置文件，修改第三行 jlink serial 504503073的504503073为具体JLINK设备的标签。

$ cd /opt/kendryte-openocd
$ vim ctl/openocd.cfg

第四步，打开openocd软件

$ cd /opt/kendryte-openocd
$ ./bin/openocd -f ./ctl/openocd.cfg

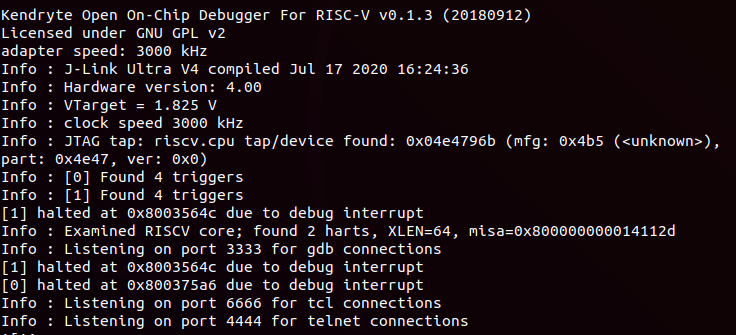

成功运行则显示如下的界面。

调试程序

$ riscv-none-embed-gdb XiaoShan_kd233.elf --eval-command="target remote 127.0.0.1:3333"

运行上述命令，其中，

• XiaoShan_kd233.elf是编译过程生成的elf文件；
• 127.0.0.1表示本地IP地址，也可以制定远程地址；
• 3333是openocd监听的端口号；

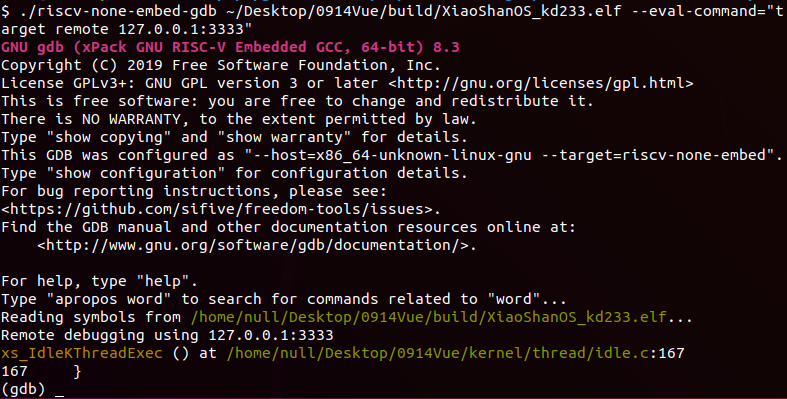

成功连接openocd之后，界面如下所示，之后就可以使用load\break\continue等gdb命令进行调试了。

FAQ

重新连接JLINK设备。
