WiFi

模块介绍

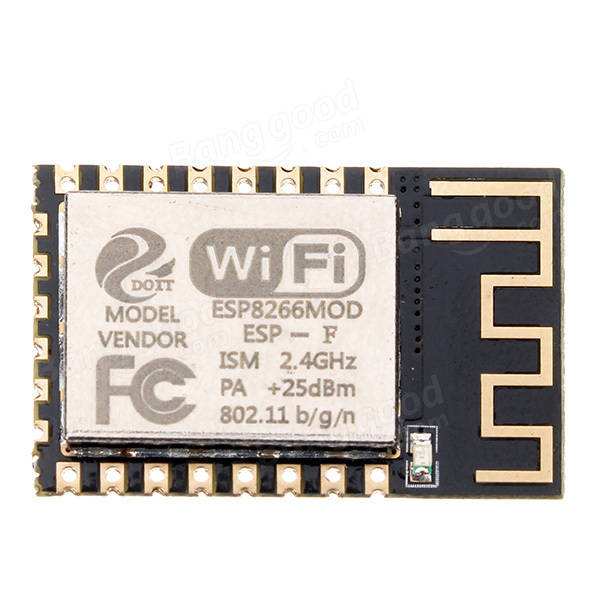

ESP8266

ESP8266芯片是一款串口转无线模芯片，内部自带固件，用户操作简单，无需编写时序信号等。

ESP8266 特性：

802.11 b/g/n
内置低功耗32位CPU:可以兼作应用处理器
内置10 bit高精度ADC
内置TCP/IP协议栈
内置TR开关、balun、LNA、功率放大器和匹配网络
内置PLL、稳压器和电源管理组件
支持天线分集
STBC、1x1 MIMO、2x1 MIMO
A-MPDU、A-MSDU的聚合和0.4 s的保护间隔
WiFi @ 2.4 GHz,支持 WPA/WPA2 安全模式
支持STA/AP/STA+AP工作模式
支持Smart Config功能（包括Android和iOS设备）
SDIO 2.0、（H) SPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
深度睡眠保持电流为10 uA,关断电流小于5 uA
2 ms之内唤醒、连接并传递数据包
802.11b模式下+20 dBm的输出功率
待机状态消耗功率小于1.0 mW (DTIM3)
工作温度范围：-40°C - 125°C
通过 FCC, CE, TELEC, WiFi Alliance 及 SRRC 认证

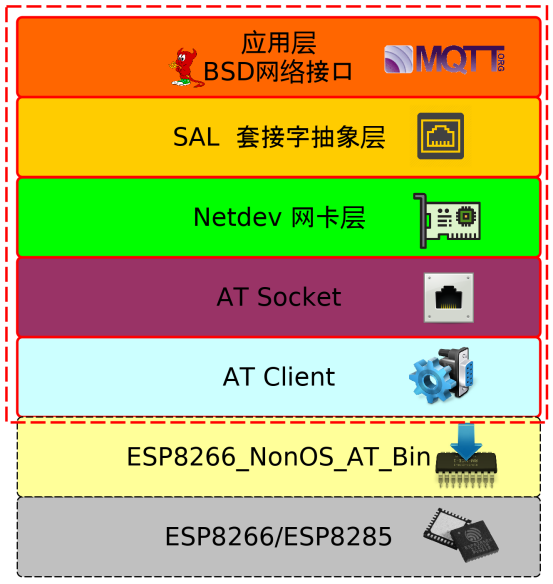

软件结构

软件结构如上图，故测试WiFi的时候需要添加 AT protocol 和Mqtt

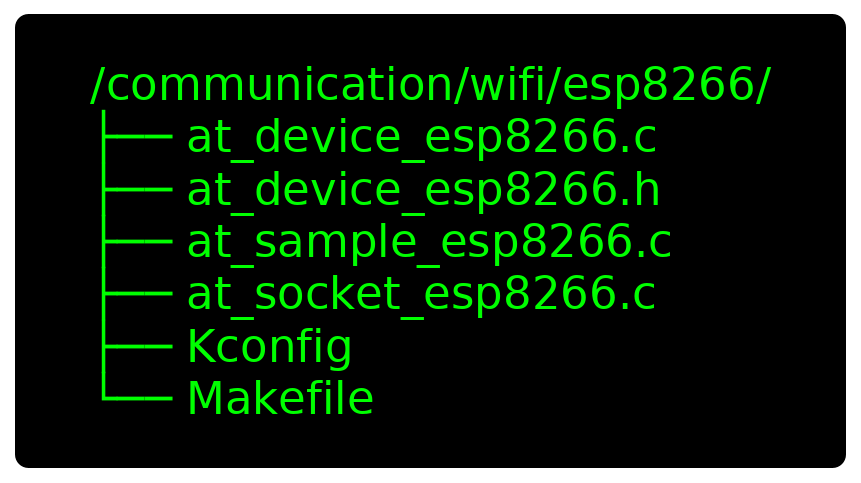

模块配置和代码树

[*] Enable Wifi --->
--- Enable Wifi
[*] Espressif ESP8266 ---> （里面的默认设置就可以使用，无需修改）
--- Espressif ESP8266
[ ] Enable initialize by thread
[*] Enable sample（模块注册测试程序，选定后会再启动时自动加载模块）
(xiaoshanos) WIFI ssid
(12345678) WIFI password
(uart2) AT client device name
(512) The maximum length of receive line buffer

[*] Enable AT protocol ---> （里面的默认设置就可以使用，无需修改）
--- Enable AT protocol
Socket abstraction layer --->（里面的默认设置就可用，无需修改）
Network interface device --->（里面的默认设置就可用，无需修改）
AT commands ---> （里面的默认设置就可用，无需修改，但可添加调试信息）

[*] Enable AT commands
[ ]Enable debug log output(simple)
[*]Enable AT commands client
(2) The maximum number of supported clients
[*]Enable BSD Socket support
[ ]Enable print RAW format communication data(complex)
(128)The maximum length of AT Commands buffer

[*] Enable Mqtt --->（当需要测试mqtt时可以打开，里面的默认设置就可以使用，无需修改）
