4G

模块介绍

EC20 模块

EC20 Mini PCIe采用标准的Mini PCIe封装

支持LTE，UMTS和GSM/GPRS网络

最大上行速率为50Mbps，最大下行速率为100Mbps

在缺乏3G和4G网络的偏远地区也能正常工作

产品描述：EC20 Mini PCIe内嵌丰富的网络协议，集成多个工业标准接口，并支持多种软件功能(Windows XP, Windows Vista, Windows 7/8/8.1/10, Windows CE, Linux 和 Android 系统下的USB驱动,eCall*等)，极大地拓展了其在M2M 领域的应用范围，如CPE、路由器、数据卡、平板电脑、车载、安防以及工业级PDA等

EC20 Mini PCIe是采用 PCI Express® Mini Card标准接口的LTE模块；采用LTE 3GPP Rel.9技术，支持最大下行速率100Mbps和最大上行速率50Mbps。EC20 Mini PCIe系列模块包含EC20-E Mini PCIe、EC20-A Mini PCIe和EC20-C Mini PCIe三个版本，使其能够向后兼容现存的EDGE和GSM/GPRS网络，以确保在缺乏3G和4G网络的偏远地区也能正常工作。

LTE 版本	3GPP E-UTRA Release 9
频带宽度	1.4/3/5/10/15/20MHz
天线 DL	MIMO 2×2, supports Rx-diversity
供电电压	3.3V~ 3.6V, 典型值：3.3V
工作温度	-40 °C ~ +80 °C
模块尺寸	51.0 x 30.0 x 4.9mm

Air720 模块

产品名称：

Air720H 4G LTE 模块

产品型号：Air720H Module

四模全网通4G模块

移动+电信+联通

统统支持

Air720模块是一款带分集接收功能的4G多模无线通信模块，Air720H支持GSM/WCDMA/FDD/TDD，几乎能够满足所有的M2M的需求，如：包括汽车及个人追踪服务、无线POS机、智能计量、工业级PDA以及其它物联网应用需求。

LTE 版本	3GPP E-UTRA Release 9
带宽	1.4/3/5/10/15/20MHz
温度范围	-40℃ ～ +85℃
模块尺寸	32.0 x 29.0 x 2.4mm
封装方式	LCC封装
供电电压	3.3V ~ 4.3V，典型值 3.8V

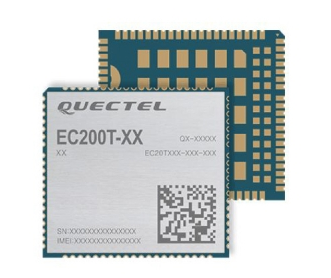

EC200T 模块

专为 M2M 和 IoT 应用而设计的LTE Cat 4 无线模块

多网络制式覆盖

支持FOTA远程升级功能

MIMO技术可满足无线通信系统对数据速率和连接可靠性的要求

EC200T 内置丰富的网络协议，集成多个工业标准接口，并支持多种驱动和软件功能（适用于 Windows 7/8/10，Linux，Android 等操作系统下的USB驱动），极大地扩展了其在M2M领域的应用范围，如OTT，CPE，路由器，数据卡，平板电脑，安防以及工业级PDA等。

LTE	LTE FDD：最大 150Mbps（DL）/最大50Mbps（UL） LTE TDD：最大 130Mbps（DL）/最大30Mbps（UL）
带宽	1.4/3/5/10/15/20MHz
温度范围	-40℃ ～ +85℃
模块尺寸	29.0 x 32.0 x 2.4mm
封装方式	LCC封装
供电电压	3.4V ~ 4.5V，典型值 3.8V

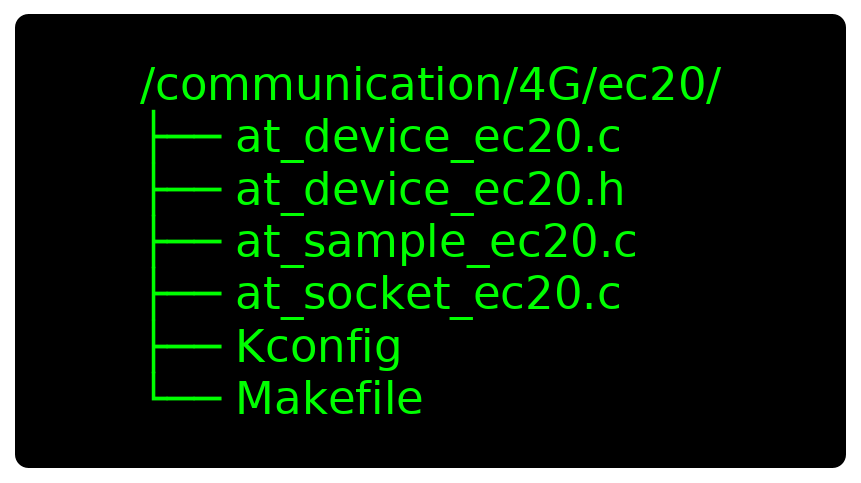

模块配置和代码树

对于4G 模块，默认配置就可以测试，可能需要修改的是UART设备的名字：
[*] Enable 4G --->
--- Enable 4G
[ ] luat Air720 --->
[*] Quectel EC20
[ ] Enable initialize by thread
[*] Enable sample ---> （是否编译测试例程）
(-1) Power pin ---> （电源引脚配置，与电路板相关，模块测试无需修改）
(-1) Power status pin ---> （电源状态引脚配置，与电路板相关，模块测试无需修改）
(uart3) AT client device name ---> （模块连接的UART名字，取决于模块和主板的连接方式）
(1024) The maximum length of receive line buffer ---> （缓存大小，建议在1K以上）
