Bluetooth
模块介绍

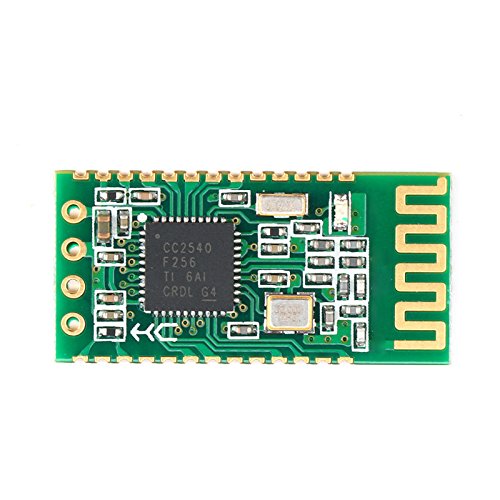

HC-08蓝牙模块
HC-08 蓝牙串口通信模块是新一代的基于Bluetooth Specification V4.0 BLE 蓝牙协议的数传模块。无线工作频段为2.4 GHz ISM，调制方式是GFSK。模块最大发射功率为4dBm，接受灵敏度-93dBm，空旷环境下和手机可以实现80米超远距离通信。
模块大小 26.9mm×13mm×2.2mm，集成了邮票封装孔和排针焊接孔，既可以贴片封装，也又可以焊接排针，很方便嵌入应用系统之内。自带 LED 状态指示灯，可直观判断蓝牙的连接状态。
模块采用 TI 的 CC2540F256 芯片，配置 256K 字节空间，支持 AT 指令，用户可根据需要更改角色（主、从模式）以及串口波特率、设备名称等参数，使用灵活。

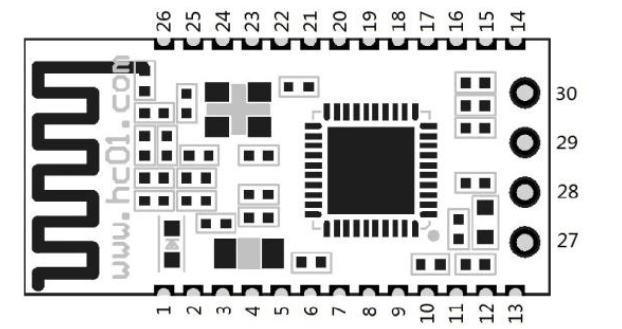

| 序号 | HC-08模块 | 备注 |
| 1 | VCC（第27引脚） | 模块3.3V 供电正 |
| 2 | GND（第28引脚） | 模块公共地 |
| 3 | RXD（第29引脚） | UART输入口，3.3V TTL电平 |
| 4 | TXD（第30引脚） | UART输出口，3.3V TTL电平 |

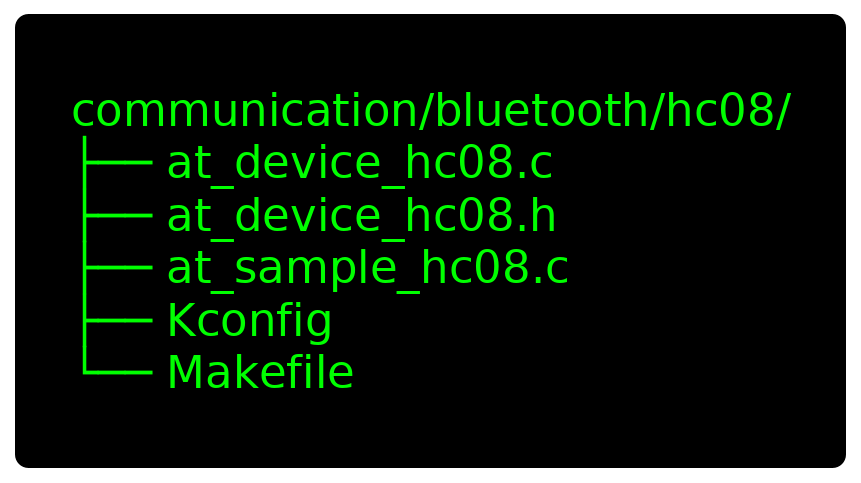

模块配置和代码树
对于Bluetooth 模块，默认配置就可以测试，可能需要修改的是UART设备的名字：
[*] Enable Bluetooth --->
--- Enable Bluetooth
[*] Quectel HC08--->
[ ] Enable initialize by thread
[*] Enable sample ---> （是否编译测试例程）
(-1) Power pin ---> （电源引脚配置，与电路板相关，模块测试无需修改）
(-1) Power status pin ---> （电源状态引脚配置，与电路板相关，模块测试无需修改）
(uart3) AT client device name ---> （模块连接的UART名字，取决于模块和主板的连接方式）
(1024) The maximum length of receive line buffer ---> （缓存大小，建议在1K以上）
