AIIT - RISC-V
简介
AIIT-RISC-V 自研终端是一款专门为工业物联网场景设计的智能感知终端设备，采用 RISC-V 架构芯片 K210 为处理器 CPU。该终端内含大容量存储器、液晶显示屏，可连接各种传感器，辅助各种传输模块，从而可以将现场采集到的数据及时上传后台，以供后台系统进行处理、分析决策及控制。
智能感知终端外观如下图：
终端组件
感知终端具备丰富的网络组件、外设接口。其要点如下：
- 品名：工业物联网智能感知终端
- 尺寸规格：160 * 95 * 60 MM
- 电源输入：12V / 2A
- CPU： K210，64位双核带 AI 算法的处理器，400 MHz，16M FLASH，6MB + 2MB RAM
- 显示屏：2.4寸 TFT LCD，320 * 240分辨率，4线电阻触摸屏
- 指示灯：5个 LED 指示灯
- 蜂鸣器：1个
- 按键：5个
- 传感器模块：根据需要配置
- 外部接口：UART1(TTL debug) * 1，Ext-Uart * 2，485 * 1，USB * 1，SD * 1，ETHERNET * 1，CAN * 1，I2C * 1，4G/NB天线 * 1，LoRa天线 * 1
- 网络组件：WiFi，NB / 4G，LoRa，ZIGBEE，BT，ETHERNET
- 操作系统支持：XiUOS

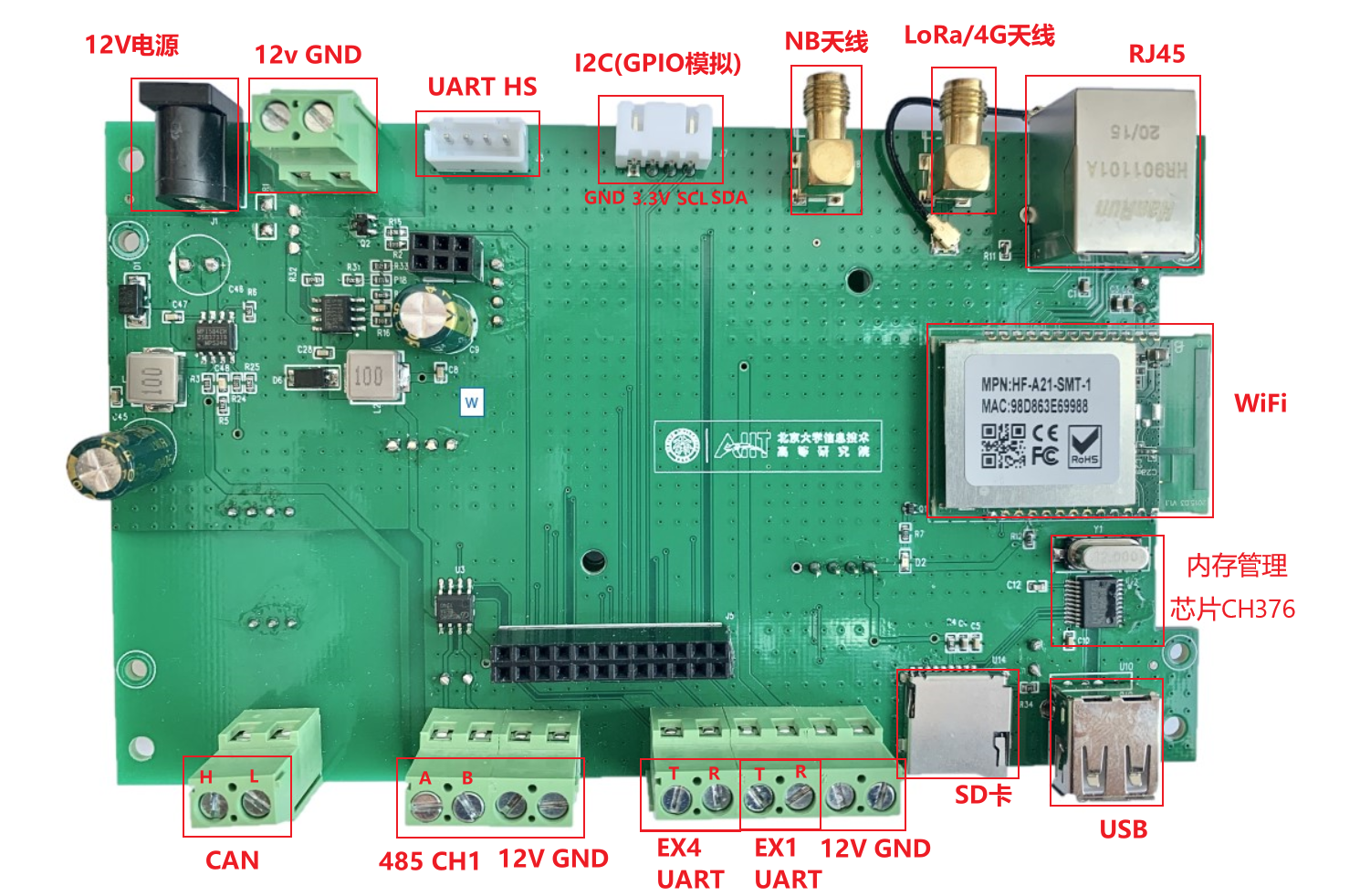

各外部接口终端位置如下图所示：

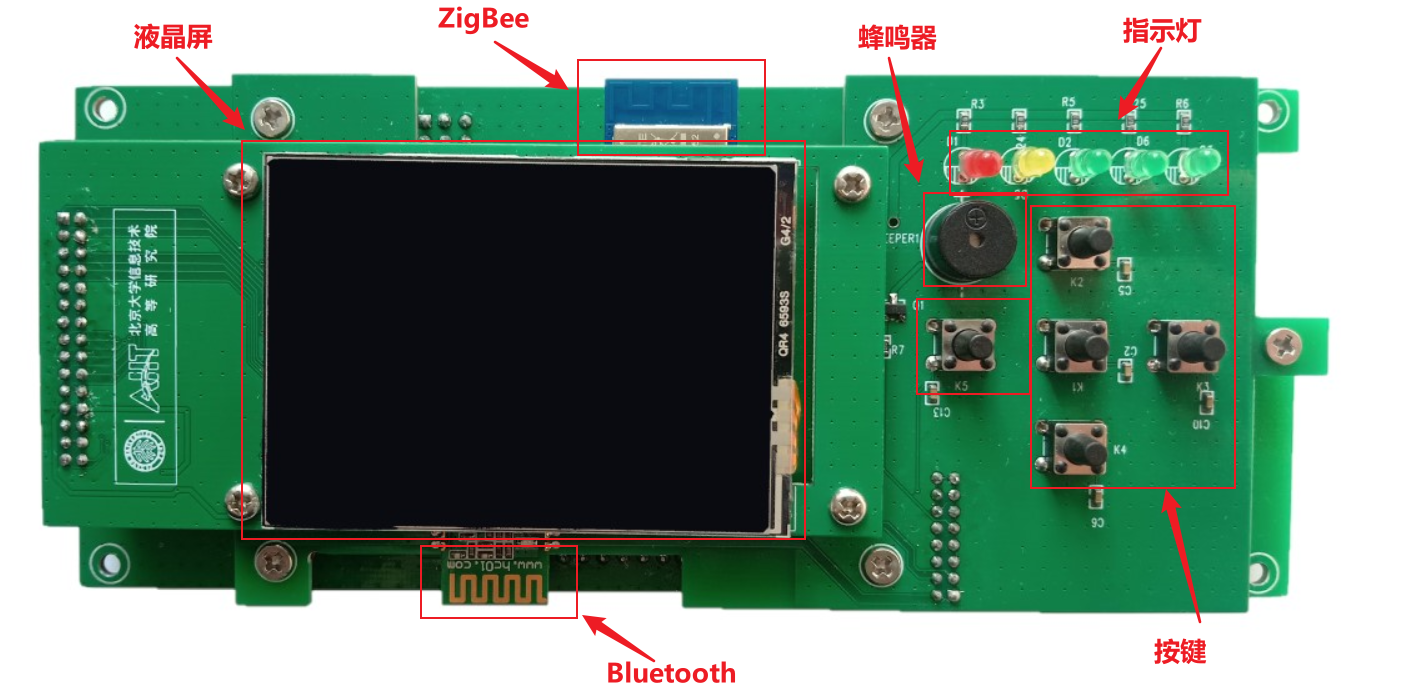

终端上的各器件位置如下图所示：
应用场景
支持多种类型传感器，例如风速传感器、空气质量检测传感器等，具体支持传感器类型可参考传感器章节。
