LORA

模块介绍

CRF1278-L3 Lora模块

CRF1278-L3模块是一款高性能、低功耗、远距离的微功率射频前端数据收发模块，模块采用未调制载波来进行线性调频的LoRa扩频调制技术，使能量分散到更广泛的频段，完美解决了小数据量在复杂环境中的超远距通信问题。该模块具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配，模块未配置MCU 芯片，可方便客户二次开发，客户开发过程中不需要了解太复杂的射频知识，只需要调试底层SPI通信就可以轻松的应用此模块。

相对传统调制技术，CRF1278-L3模块在抑制同频干扰的性能方面也具有明显优势，解决了传统设计方案无法同时兼顾距离、抗扰和功耗的弊端。

模块尺寸为16.6mm×16.6mm×2.7mm，接口类型为邮票孔（2mm间距），通讯距离为5KM@250bps（空旷环境下最大功率）。

规格参数

参数	额定值	单位	备注
电源电压	2.0~3.6	V	在20dB配置下电压不能小于2.4V
工作湿度	10%~90%	/	无冷凝
工作频率	455~510	MHz	可在主程序中配置
初始频偏	±5	KHz	在25°C下
最大发射功率	19±1	dBm	用户可编程自定义
接收灵敏度	-136	dBm	/
调制方式	LoRa/FSK/OOK	/	LoRa调制性能更优
通信速率	1.2~32.768kbps@OOK	/	用户可编程自定义
通信速率	0.2~37.5kbps@LoRa	/	低速率下（<5kbps）推荐使用LoRa调制
通讯距离	5Km@250bps	/	测试条件为最大输出功率及空旷环境

模块引脚说明

引脚符号	功能说明
SCK	SPI时钟
MISO	SPI串行数据输入\输出
MOSI	SPI串行数据输出\输入
NSS	SPI片选
NC	悬空脚
GND	地
ANT	射频输出
VBAT	电源
DIO5	ModeReady、ClkOut
DIO3	CadDone、ValidHeader、PayloadCrcError
DIO2	FhssChangeChannel
DIO1	RxTimeout、FhssChangeChannel、CadDetected
NRST	硬件复位

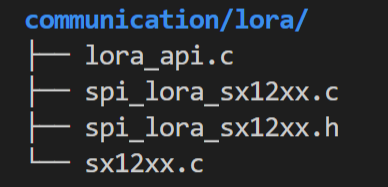

模块配置和代码树

[*]　Using lora SX1278　　　　--->　(使用 lora SX1278)
　　　(spi10)　SX1278 spi device　(NEW)　　　　　--->
　　　(10)　RESET pin number of lora　(NEW)　　　--->
　　　(10)　DO0 pin number of lora　(NEW)　　　　--->
　　　(10)　DO1 pin number of lora　(NEW)　　　　--->
　　　(10)　DO2 pin number of lora　(NEW)　　　　--->
　　　(10)　DO3 pin number of lora　(NEW)　　　　--->
　　　(10)　DO4 pin number of lora　(NEW)　　　　--->
　　　(10)　DO5 pin number of lora　(NEW)　　　　--->
