节拍机制

简介
函数接口
定时器机制
- 结构定义
- 软件定时器接口

简介

每一个操作系统都需要一个时钟计数，提供“心跳”计数，该时钟可以提供系统处理所有和时钟相关的事件。 XiUOS的“心跳”通过芯片提供的硬件定时器产生的周期性中断进行计数，XiUOS可以在menuconfig界面进行配置，配置单位为毫秒。

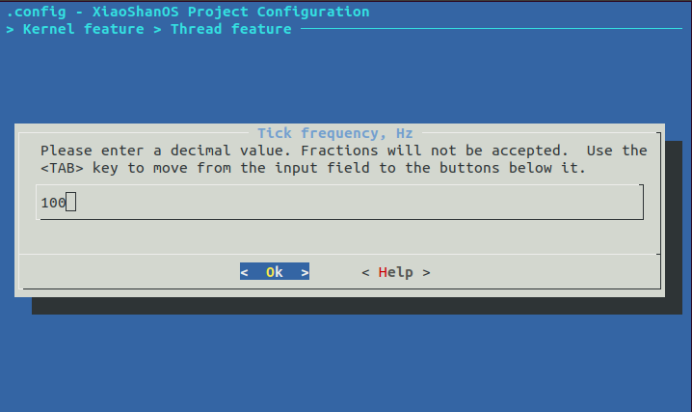

配置界面如下：

界面中的数值将配置给变量 XS_TICK_PER_SECOND，该变量解释为每秒钟支持的节拍数（tick）。当 XS_TICK_PER_SECOND 配置为100，则tick节拍表示10毫秒，即一个时间片（timeslice）为10毫秒。在节拍配置成功后，系统支持的调度算法、软件定时器等依赖于该时钟周期服务的事件就可以正常工作了。例如，在XiUOS支持的时间片轮转算法当中，每进行的一次线程切换为10个tick。

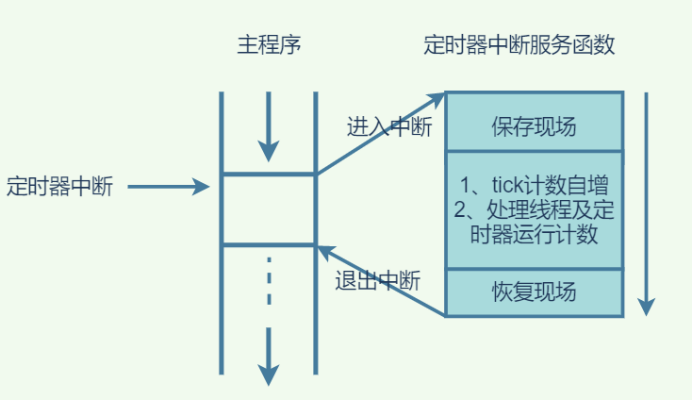

节拍计数执行流程如下图所示：

在每一个定时器中断到来时，系统进行常规的中断执行流，定时器按照每一个tick单位进行触发中断，在中断服务程序当中进行自增，并对当前运行线程的时间片进行计算，同步可处理定时器的计数时间。

函数接口

xs_ticks_x xs_CalculteTickFromTimeMs(xs_uint32 time_ms);

该函数用于获取毫秒时间转化成节拍数。

参数	描述
time_ms	毫秒时间

xs_uint32 xs_CalculteTimeMsFromTick(xs_ticks_x ticks);

该函数用于获取节拍数转换成毫秒时间。

参数	描述
ticks	节拍数

xs_uint32 xs_CurrentTicksGain(void);

该函数用于获取当前的时钟节拍数。

定时器机制

软件定时器模块根据系统的节拍心跳（tick）提供软件定时服务，用户可以设定固定的超时时间，当系统运行的节拍数到达用户设定的超时时间时，便执行用户定义的超时回调函数进行业务处理。软件定时器的存在可以解决硬件定时器数量不足的问题。

软件定时器结构定义

#define TRIGGE_WAY_ONCE      (1 << 0)
#define TRIGGE_WAY_PERIODIC  (1 << 1)

struct xs_Timer
{
    xs_uint8            id;                 ///< 定时器的ID
    xs_uint8            trigge_mode;        ///< 单次触发还是周期触发
	void (*func_callback)(void *param);     ///< 定时器回调函数
    void                *param;             ///< 定时器回调函数的参数
	xs_tick_x           origin_timeslice; 	///< 超时时间
    xs_tick_x           deadline_timeslice; ///< 截止时间
    XS_DOUBLE_LINKLIST  link;               ///< 管理链表
    XS_DOUBLE_LINKLIST  Sortlist; ///< 查询链表
};
typedef struct xs_Timer *xs_timer_x;

成员	描述
id	软件定时器ID，用于唯一标识一个软件定时器
trigge_mode	定时器的触发模式，包含单次触发和周期触发两种方式
func_callback	定时器超时回调函数
param	定时器超时回调函数的参数
origin_timeslice	初始化的超时时间
deadline_timeslice	截止时间
link	系统中所有定时器构成的链表
levels	查询链表

软件定时器接口

定时器用户操作结构体定义如下：

#define TRIGGE_WAY_ONCE      (1 << 0)
#define TRIGGE_WAY_PERIODIC  (1 << 1)

struct xs_utimer
{
    xs_uint8        trigge_way;          ///< 触发方式，包括单次触发和周期触发方式
	void (*func_callback)(void *param);  ///< 超时回调函数
    void            *func_param;         ///< 回调函数的参数
    xs_tick_x       ticks;               ///< 定时时间,单位为 tick
};
typedef struct xs_utimer xs_utimer_x;

成员	描述
trigge_way	触发方式，可以配置为宏TRIGGE_WAY_ONCE和TRIGGE_WAY_PERIODIC
func_callback	软件定时器回调函数
func_param	软件定时器回调函数参数
ticks	配置需要等待的超时时间

xs_int32 xs_UserTimerCreate(xs_utimer_x* timer);

该函数用于创建一个软件定时器，并返回创建成功的软件定时器的ID，ID默认范围0-255，可配置。

参数	描述
timer	软件定时器初始化结构体

void xs_UserTimerDelete(xs_uint16 id);

该函数用于删除一个软件定时器。

参数	描述
id	待删除的软件定时器ID

xs_int32 xs_UserTimerStartRun(xs_uint16 id);

该函数用于启动一个软件定时器。

参数	描述
id	已创建且待运行的软件定时器ID

xs_int32 xs_UserTimerQuitRun(xs_uint16 id);

该函数用于停止一个软件定时器。

参数	描述
id	待停止运行的软件定时器ID

xs_int32 xs_UserTimerModify(xs_uint16 id, xs_tick_x ticks);

该函数用于修改一个软件定时器的超时时间。

参数	描述
id	待修改超时时间的软件定时器ID
ticks	超时时间
