Ethernet

模块介绍

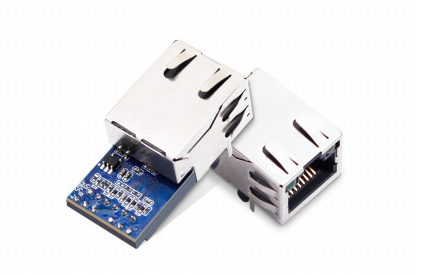

USRK7

USR-K7 模块用于实现串口到以太网口的数据的双向透明传输，用户无需关心具体细节，模块内部完成协议转换。串口侧是串口电平数据，以太网口侧是网络数据包，通过简单设置即可指定工作细节。参数可以通过内置网页也可以通过设置软件进行设置，一次设置永久保存。

功能特点

ARM 内核，工业级温度范围，精心优化的 TCP/IP 协议栈，稳定可靠
10/100Mbps 网口，支持 Auto-MDI/MDIX，支持交叉直连网线自适应
支持 TCP Server、TCP Client、UDP Client、UDP Server、Httpd Client 多种工作模式
内置网页，可通过网页进行参数设置，也可为用户定制网页；并且内置网页端口可设置（默认 80）
支持 485 收发使能，串口可以作为 485 使用。
支持 RTS/CTS 硬件流控功能，支持 Xon/Xoff 软件流控
支持虚拟串口软件（USR-VCOM）
串口波特率支持 600bps~1Mbps；支持 None、Odd、Even、Mark、Space 五种校验方式
支持 Modbus 网关功能，工业现场使用更加方便
支持 Reload 按键，即硬件恢复出厂设置
RJ45 带 Link/Data 指示灯，网口内置隔离变压器，1.5KV 电磁隔离
全球唯一 MAC 地址，也允许用户自定义临时 MAC 地址
支持通过网络升级固件；支持域名服务器；支持 DHCP 自动获取 IP
支持 keepalive 机制，可快速探查死连接等异常并快速重连
支持账户跟密码，可用于网页登录以及网络设置，更安全
支持一路 Websocket 功能，实现网页与串口的数据双向传输

基本参数

分类	参数	数值
硬件参数	工作电压	DC 3.0～3.6 V，（3.3V 最佳)
	工作电流	130mA@3.3V
	网口规格	RJ45、10/100Mbps、交叉直连自适应
	封装形式	插针式封装
	串口波特率	600～1M（bps）
软件参数	网络协议	IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket
	IP 获取方式	静态 IP、DHCP
	域名解析	支持
	用户配置	软件配置，网页配置,AT 指令配置
	用户配置	软件配置，网页配置,AT 指令配置
	简单透传方式	TCP Server/TCP Client/UDP Server/UDP Client
	简单透传方式	TCP Server/TCP Client/UDP Server/UDP Client
	Modbus	支持 Modbus 网关
	Modbus	支持 Modbus 网关
	网页转串口	支持 WebSocket 通信方式的网页转串口
	网页转串口	支持 WebSocket 通信方式的网页转串口
	Httpd Client	支持
	Httpd Client	支持
	类 RFC2217	支持
	类 RFC2217	支持
	自定义网页	支持
	网络缓存	发送：16Kbyte；接收：16Kbyte；
	串口缓存	发送：2Kbyte；接收：2Kbyte；
	平均传输延时	局域网内<10ms
	配套软件	虚拟串口软件、透传云测试软件、参数设置软件
	认证	CE、FCC、ROHS
	可靠等级	1.5KV 电磁隔离
	尺寸	35.0x19.39x18.25 mm(LWH)
	工作温度	-40～85℃

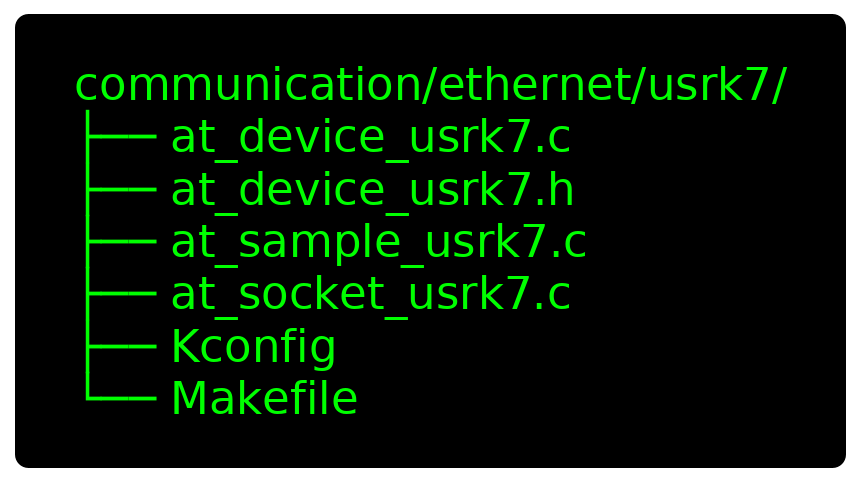

模块配置和代码树

对于ethernet 模块，默认配置就可以测试，可能需要修改的是UART设备的名字：

[*] Enable Ethernet --->
--- Enable Ethernet
[*] USR IOT USRK7
[ ] Enable initialize by thread
[*] Enable sample ---> （是否编译测试例程）
(-1) Power pin ---> （电源引脚配置，与电路板相关，模块测试无需修改）
(-1) Power status pin ---> （电源状态引脚配置，与电路板相关，模块测试无需修改）
(uart3) AT client device name ---> （模块连接的UART名字，取决于模块和主板的连接方式）
(1024) The maximum length of receive line buffer ---> （缓存大小，建议在1K以上）
