Caution

4G模块的引脚(MAIN_TX)和ADC模块的引脚有冲突,因此不能同时启用4G模块和ADC模块。

开发板使用的4G模块为WH-GM800TF-CT-4-N41串口转LTE芯片,对LTE 4G模块的测试分为两个部分:

  1. 通过USR-CAT1 V1.2.5串口配置软件进行配置以及通信。
  2. 通过XIZI操作系统命令行进行输入配置以及通信。

1. 4G模块模型

该模块的模型如下:

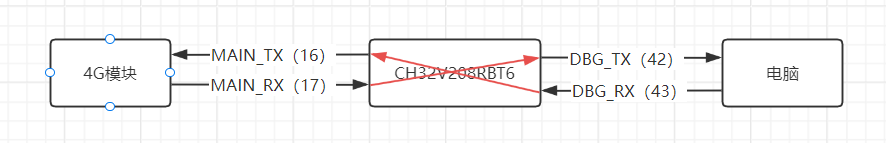

image-20240626164759761

括号中的数据代表CH32V208芯片引脚。CH32V208RBT6通过DBG_TX和DBG_RX串口与电脑相连,通过MAIN_TX和MAIN_RX串口与4G模块相连,如果要从个人电脑输入信息给4G模块,需要在这两个串口之间进行软件层面的转发数据:

  • 将从电脑(终端)接受到的信息(DBG_RX)转发到MAIN_TX串口引脚上。
  • 将从4G模块接受到的信息(MAIN_RX)转发到DBG_TX串口引脚上。

2. 远程服务器开启TCP服务器端口

Linux可以使用nc命令开启端口,以下命令打开本机的10001端口:

nc -l -vv -n -p 10001

Caution

需要先在路由器或者防火墙上打开10001端口。

输入以上命令后,服务器开始监听10001端口上的连接,其中:

  • -l:监听端口
  • -vv:连接时显示详细信息
  • -n:禁止将本主机IP解析成名字
  • -p 10001:监听的端口为10001

3. 通过串口配置软件进行配置以及通信

串口配置软件下载地址:https://www.usr.cn/Download/1289.html

3.1 特殊配置

Ubiquitous/XiZi_IIoT/board/ch32v208rbt6/third_party_driver/lte/test/lte_test.c中修改以下内容:

int lteMode = TRANSPARENT_TRANSMISSION_MODE;  // 传输模式

该语句的作用是:将会在4G模块配置初始化之后,4G模块和电脑实现透明传输数据,CH32V208RBT6芯片不对数据进行任何处理。

3.2 执行lte_test命令

image-20240626170629251

执行lte_test命令,会对4G模块进行一系列初始化配置并重启,显示以上信息代表重启成功。

3.3 USR-CAT1串口配置软件操作

3.3.1 产品型号选择

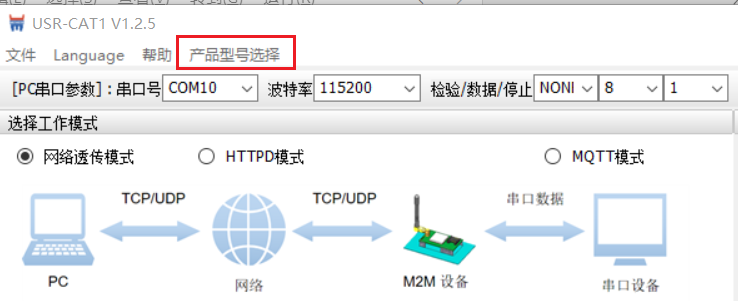

软件左上角点击产品型号选择,选择WH-GM800TF-X-N41,如下:

image-20240626171357659

3.3.2 串口配置

关闭其他软件上的串口,打开USR-CAT1串口配置软件,配置并打开串口。

  • 串口号选择电脑对应串口。
  • 波特率选择选择115200。
  • 检验/数据/停止选择:NONE/8/1。
  • 点击【打开串口】。

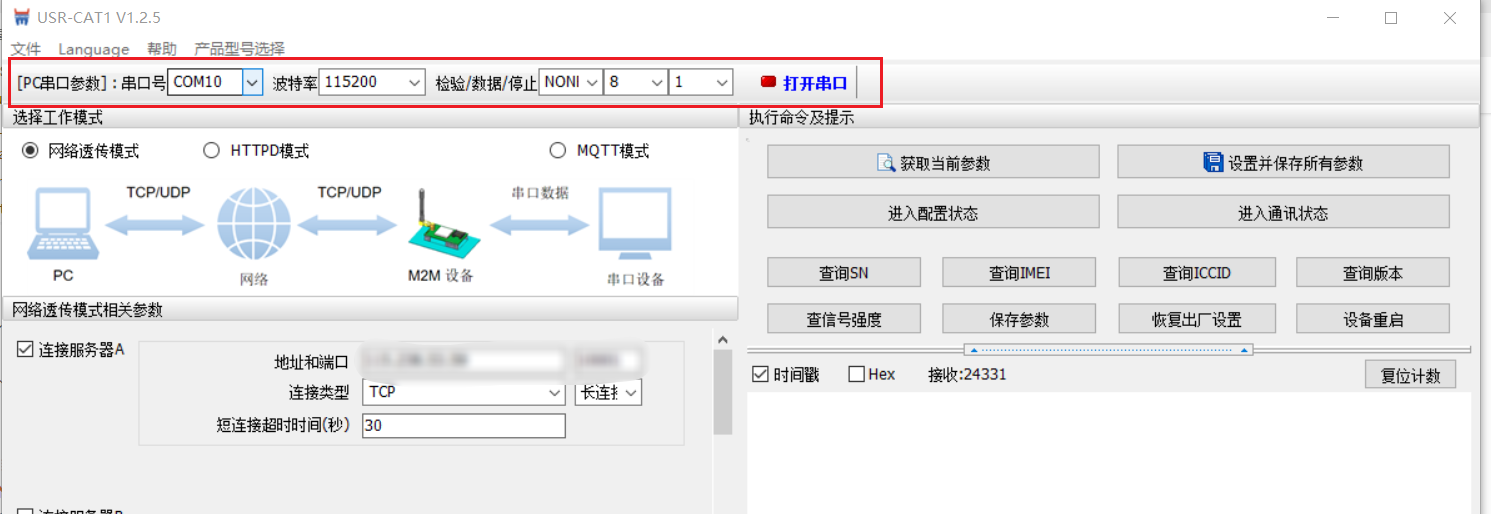

image-20240626172040658

3.3.3 相关参数配置

  1. 工作模式选择网络透传模式
  2. 勾选连接服务器A,地址和端口选择[2. 远程服务器开启TCP服务器端口](#2. 远程服务器开启TCP服务器端口)中服务器的公网地址以及开放的端口。
  3. 点击设置并保存所有参数

配置过程如下图所示:

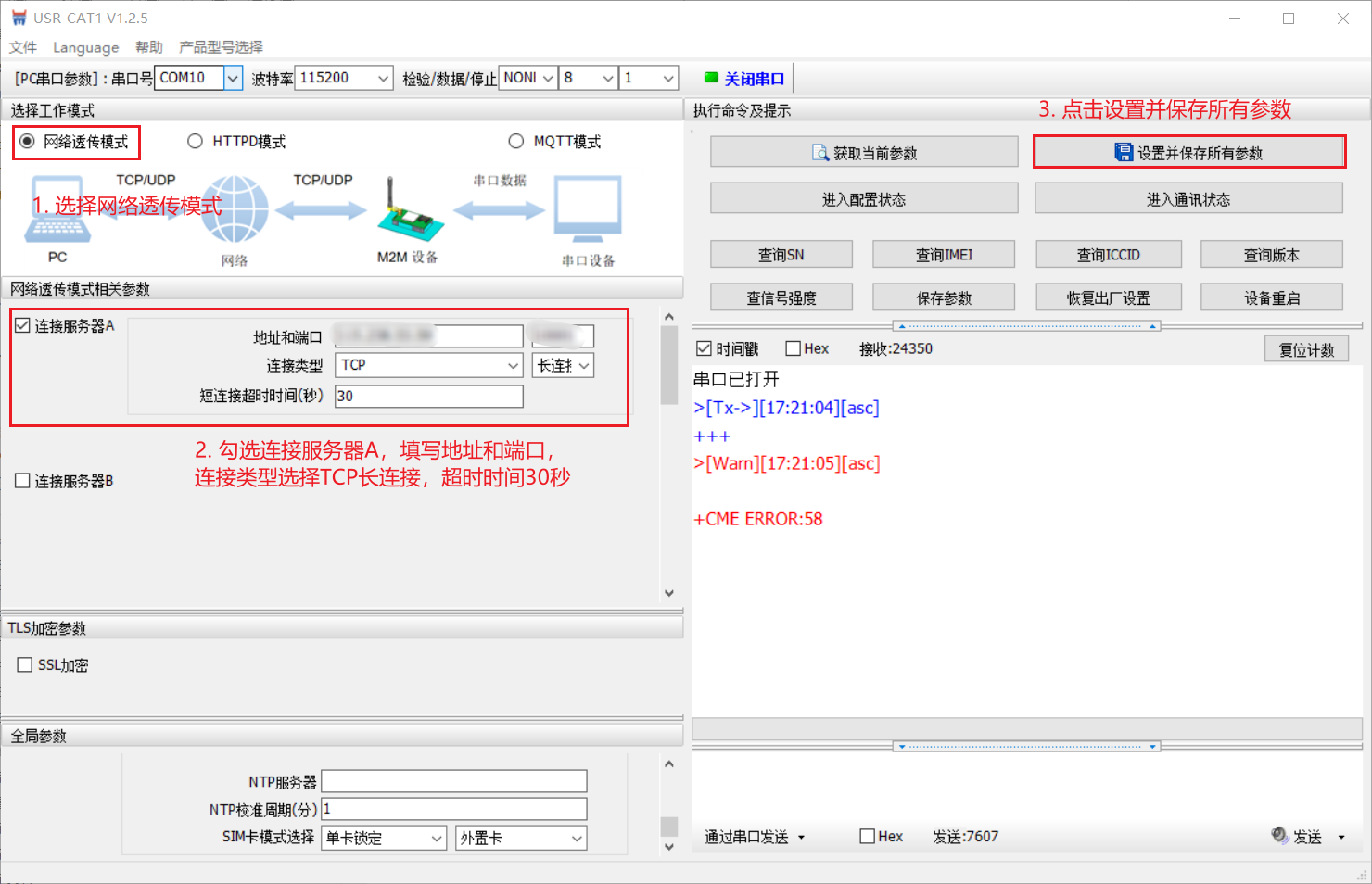

image-20240626172924611

Note

可能串口配置软件版本V1.2.5有BUG,我点击设置并保存所有参数之后,正常应该一次执行所有配置指令,但是实际只执行了 AT+WKMOD=NET 一条配置指令。需要不断在命令行输入错误指令才可以自动执行所有的AT配置指令,直至执行到AT+S指令为止。如下图所示:

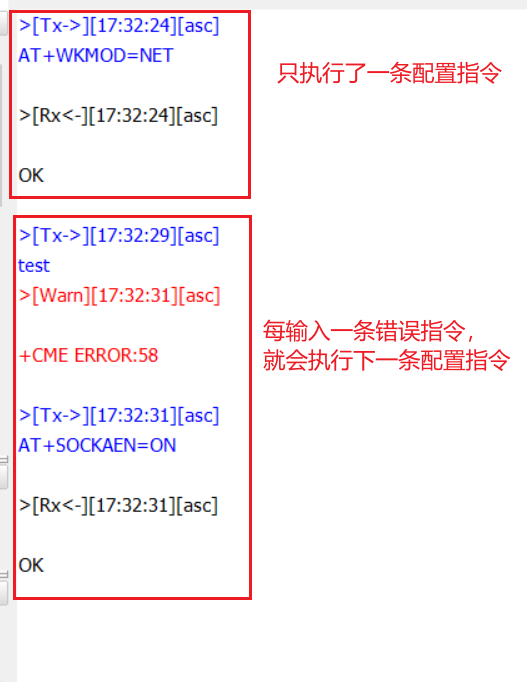

image-20240626173414981

进行完以上步骤,4G模块会保存参数并且重新启动,重新启动完成后,即可与远程服务器通信。

3.4 与远程服务器通信

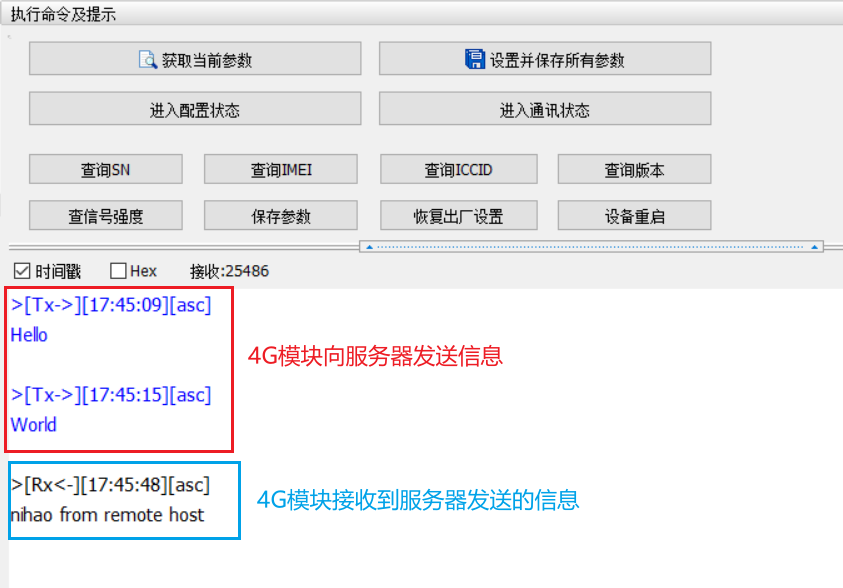

如下图所示,远程服务器能够接收4G模块发送的信息,4G模块也能够接收到远程服务器发送的信息:

image-20240626174709768

image-20240626174833158

如果服务器和4G模块无法进行通信,请进行以下检查:

  • 默认是优先外置SIM卡。请注意外置SIM卡是否缺口向外(正常缺口向外)。
  • 内置SIM卡默认每月100M流量,请核实是否超额。
  • 服务器开启端口是否在路由器或防火墙也开启。

4. 通过命令行进行配置以及通信

4.1 特殊配置

Ubiquitous/XiZi_IIoT/board/ch32v208rbt6/third_party_driver/lte/test/lte_test.c中修改以下内容:

int lteMode = COMMAND_LINE_MODE;            // 传输模式

该语句的作用是:将会在4G模块配置初始化之后,4G模块和电脑进行命令行交互,CH32V208RBT6芯片需对数据进行额外处理。

4.2 执行lte_test命令

image-20240628141726601

执行lte_test命令,会对4G模块进行一系列初始化配置并重启,显示以上信息代表重启成功。

默认情况下,4G模块会尝试每隔10秒连接服务器,总共尝试60次,如果还未连接上则表示无法与服务器进行通信。

如果连接服务器成功,则会默认进入通信模式,如上图所示,此时在命令行输入的内容键入回车后会发送给服务器。

如果连接服务器失败(默认查询10次,查询间隔为1秒、2秒……10秒,如果都是查询无连接,则认为连接失败),则会默认进入配置模式,如下图所示,此时在命令行键入的内容键入回车后,相当于给4G模块发送AT指令。

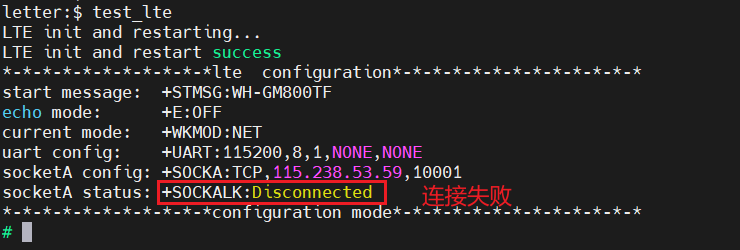

image-20240628142556273

4.3 与远程服务器进行通信

如果当前处于配置模式,则会显示:*-*-*-*-*-*-*-*-*-*-*communication mode*-*-*-*-*-*-*-*-*-*-*-*-*。如果当前处于通信模式,则会显示:*-*-*-*-*-*-*-*-*-*-*communication mode*-*-*-*-*-*-*-*-*-*-*-*-*

  • 通信模式转为配置模式:键入+++回车,如下图所示:

    image-20240628143338678

  • 配置模式转为通信模式:键入AT+ENTM回车,如下图所示:

    image-20240628143450546

在通信模式下,输入内容可以直接发送到远程服务器,也可以接收到来自远程服务器发来的信息,如下图所示:

4G模块:

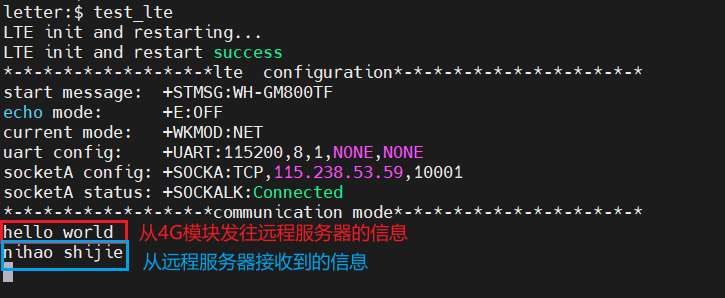

image-20240628144148083

远程服务器:

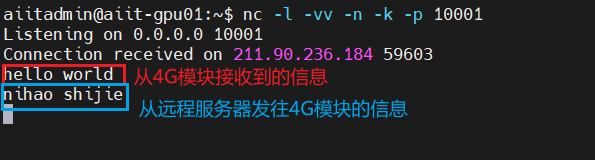

image-20240628144338917

4.4 退出LTE测试

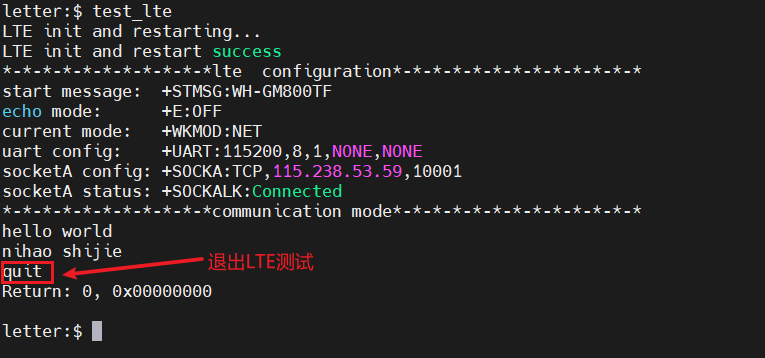

无论在配置模式还是在通信模式,键入quit回车,即可退出LTE测试,回到shell命令行,如下图所示:

image-20240628144650532
