硬件	描述
芯片型号	CH32V208RBT6
CPU	单核RISC-V4C
主频	144MHz
片内SRAM	可配：32KB、48KB、64KB
片内FLASH	可配：160KB、144KB、128KB
外设	2Mbps低功耗蓝牙BLE通讯模块、10M以太网MAC+PHY模块、USB2.0全速设备+主机/设备接口、CAN控制器等

2. 克隆代码

将XiUOS的源代码克隆下来：

git clone https://gitlink.org.cn/xuos/xiuos.git

3. 下载编译工具链

编译环境：Ubuntu 20.04.6 LTS

编译工具链：riscv-none-elf-gcc（xpack-riscv-none-elf-gcc-11.3.0-1）

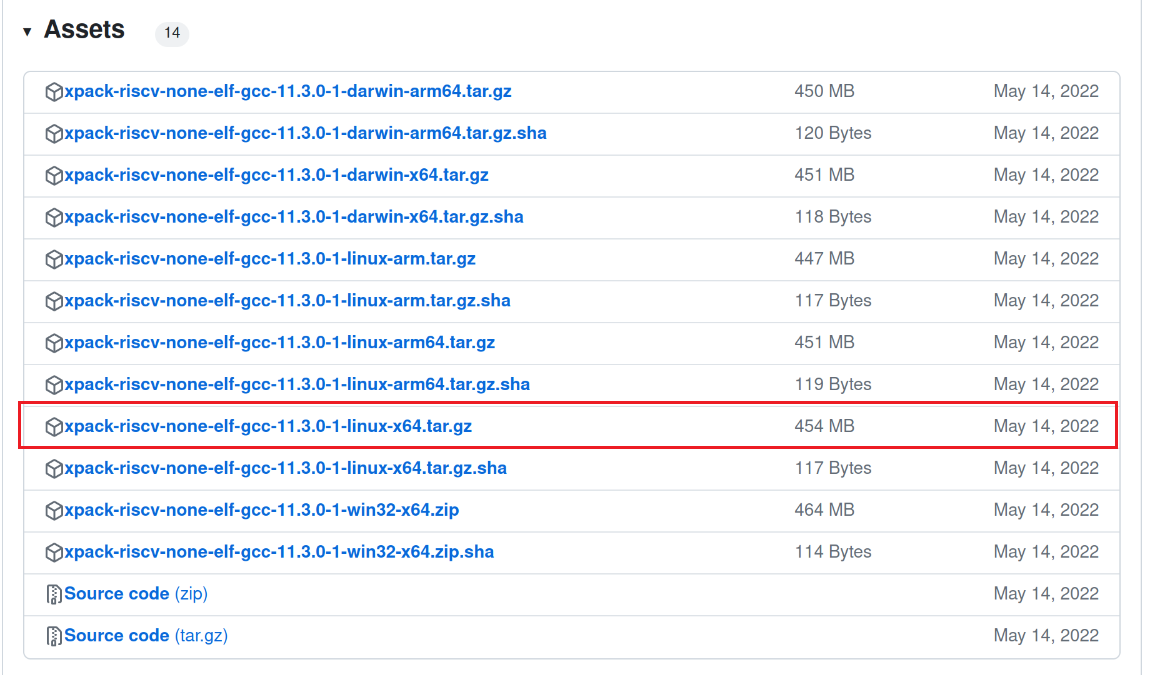

编译工具链可到Github进行下载：https://github.com/xpack-dev-tools/riscv-none-elf-gcc-xpack/releases

下载完成后将其移动到/opt目录下，并进行解压：

sudo tar -xvzf xpack-riscv-none-elf-gcc-11.3.0-1-linux-x64.tar.gz

4. 编译

方式1（推荐）

可以在Ubiquitous/XiZi_IIoT目录下创建文件script.sh，内容如下：

#! /bin/env sh
export CROSS_COMPILE=/opt/xpack-riscv-none-elf-gcc-11.3.0-1/bin/riscv-none-elf-
make BOARD=ch32v208rbt6 clean # 将之前的编译生成文件清空
make BOARD=ch32v208rbt6 menuconfig
make BOARD=ch32v208rbt6

创建之后，在命令行移动到XiZi-IIOT目录下，键入./script运行该脚本。

经过KConfig配置、编译后，即可在Ubiquitous/XiZi_IIoT/build目录中生成XiZi-ch32v208rbt6.bin文件，将该文件拷贝至Windows侧待下一步进行烧录。

Caution

如果make BOARD=ch32v208rbt6 menuconfig显示【无法找到kconfig-mconf】，需要先安装ncurses-devel和kconfig-mconf，如下：

sudo apt install libncurses5-dev kconfig-frontends

方式2

设置CROSS_COMPILE环境变量，以下为将编译工具链解压到/opt目录下时的命令：
```
export CROSS_COMPILE=/opt/xpack-riscv-none-elf-gcc-11.3.0-1/bin/riscv-none-elf-
```

在Ubiquitous/XiZi_IIoT目录下执行命令：

make BOARD=ch32v208rbt6 distclean # 将之前的编译生成文件清空
make BOARD=ch32v208rbt6 menuconfig # 进行编译设置

如果make BOARD=ch32v208rbt6 menuconfig显示【无法找到kconfig-mconf】，需要先安装ncurses-devel和kconfig-mconf，如下：

sudo apt install libncurses5-dev kconfig-frontends

在menuconfig配置界面选择要增加的功能。按回车键进入下级菜单，按Y键选中需要开启的功能，按N键选中需要关闭的功能，配置结束后选择Exit保存并退出，完成后会生成.config文件。
进行编译：
```
make BOARD=ch32v208rbt6
```
编译完成后会在Ubiquitous/XiZi_IIoT/build目录中生成XiZi-ch32v208rbt6.bin文件，将该文件拷贝至Windows侧待下一步进行烧录。

5. 端口连接

ch32v208rbt6需要使用WCH-LINK模块进行串口连接，各个端口的连接如下：

接口组别	ch32v208rbt6	WCH-LINK
J2（编程接口）	GND	GND
J2（编程接口）	DIO	SWDIO
J2（编程接口）	CLK	SWCLK
J2（编程接口）	3V3	3V3
J3（通信接口）	GND	GND
J3（通信接口）	TX	RX
J3（通信接口）	RX	TX

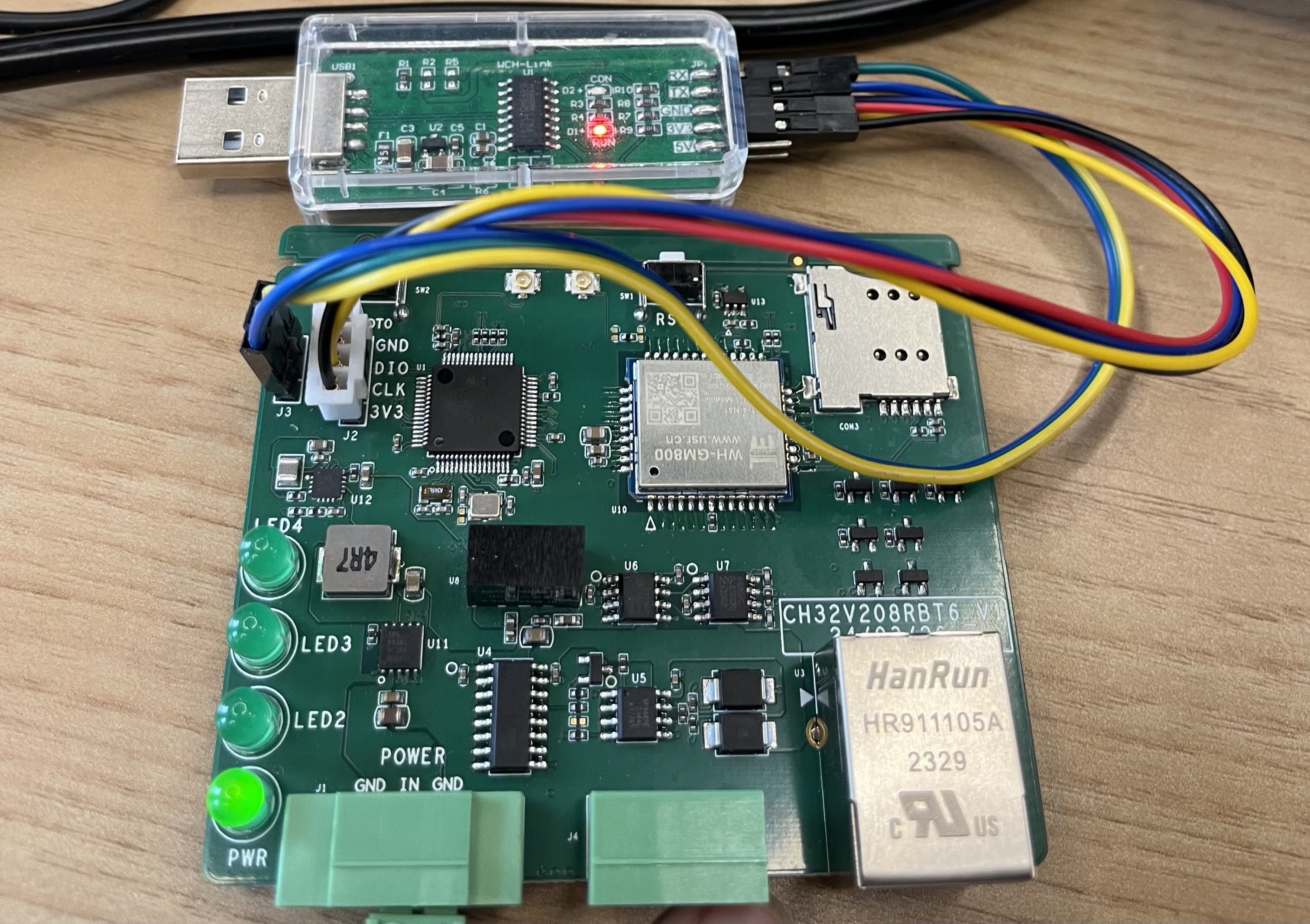

连接后如下：

6. WCH-LINK模块固件更新（可选）

如WCH-LINK模块蓝灯闪烁，代表其固件缺失，需要进行固件烧录或者更新。

可以使用MounRiver Studio在线更新。更新步骤如下：

将WCH-LINK连接至电脑。

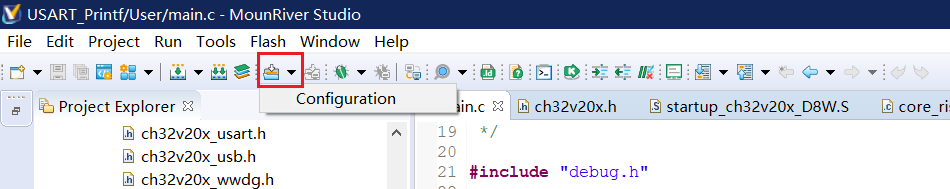

打开MounRiver Studio，点击download图标右边的向下箭头，点击configuration，如下所示：

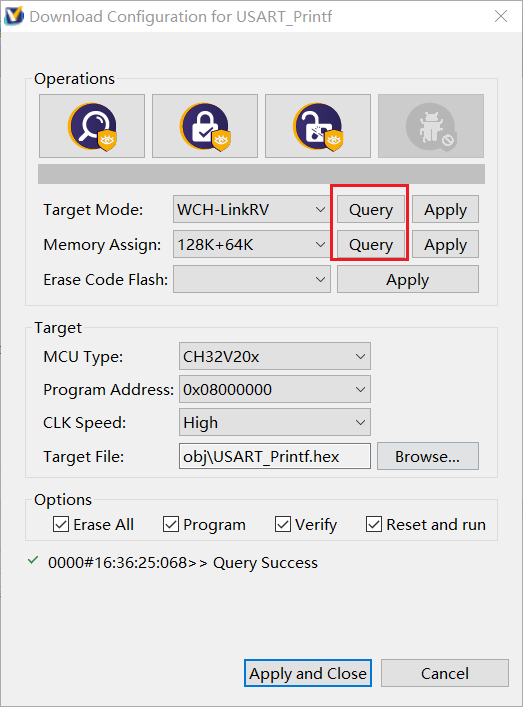

显示窗口后，点击任意query按钮即可进行固件更新，如下：

待WCH-LINK模块红灯亮起，表示固件更新完成。

7. 烧录

下载WCH-LinkUtility工具：https://www.wch.cn/downloads/WCH-LinkUtility_ZIP.html

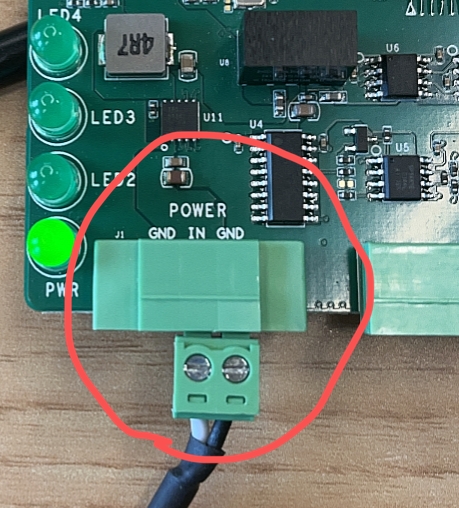

ch32v208rbt6连接电源线（如果电源线只有两根，保证IN和其中一个GND接地即可），如下：

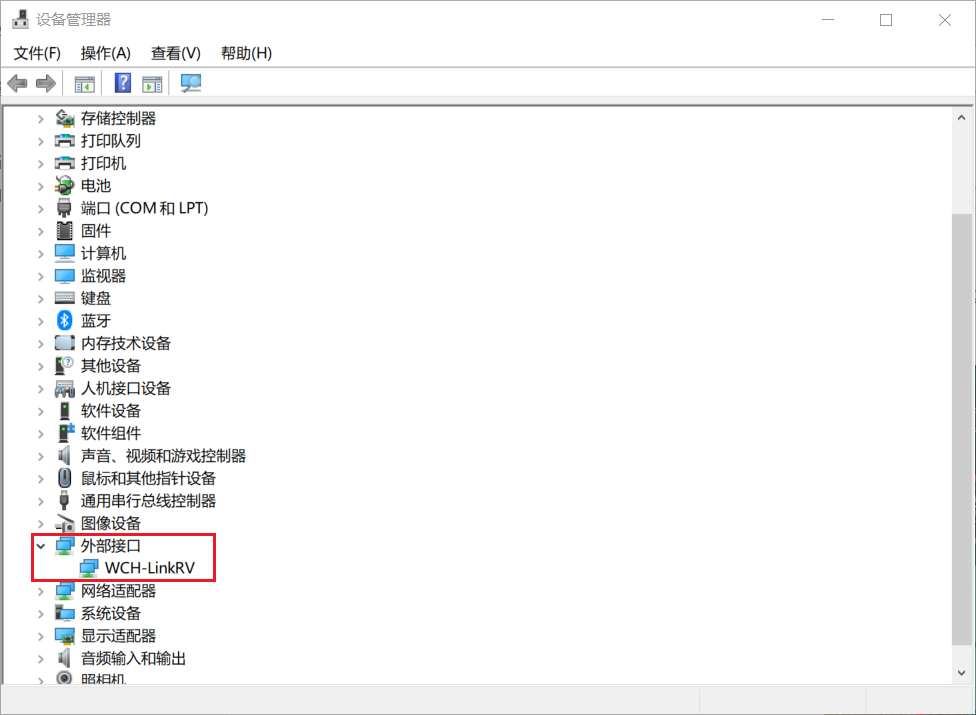

将WCH-LINK连接至电脑，设备管理器显示WCH-LinkRV表示连接成功，如下：

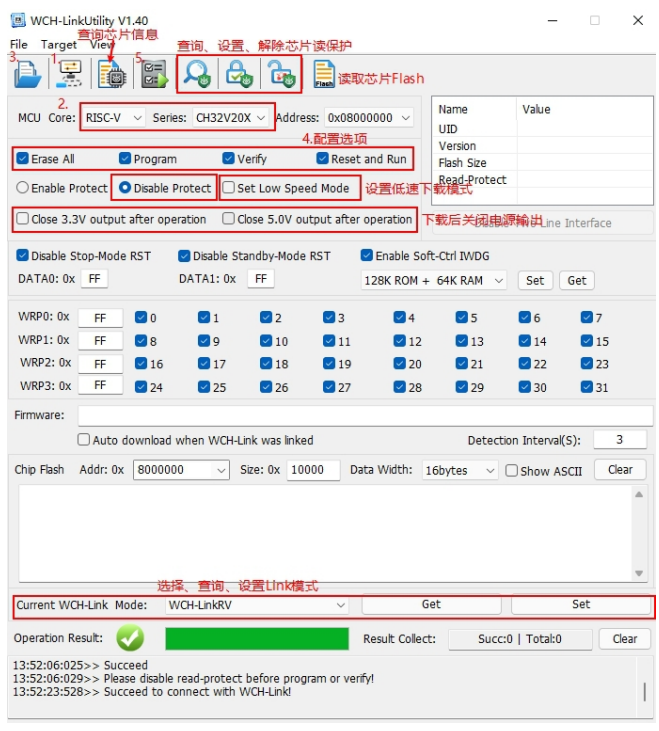

打开烧录软件WCH-LinkUtility，如下：

1）连接 WCH-Link。

2）选择芯片信息，MCU Core选择RISC-V，Series选择CH32V20X。

3）添加固件，即[2. 编译](# 2. 编译)中编译好的XiZi-ch32v208rbt6.bin文件。

4）设置配置选项，若芯片为读保护需解除芯片读保护。

5）执行。

7.1 指定ROM和RAM大小

参考资料：

[1]https://www.cnblogs.com/gscw/p/17286307.html

Caution

WCH-LinkUtility中需要指定ROM和RAM大小，如果大小与源文件link.ld中的ROM和RAM大小不一致，可能会导致XiZi启动失败。

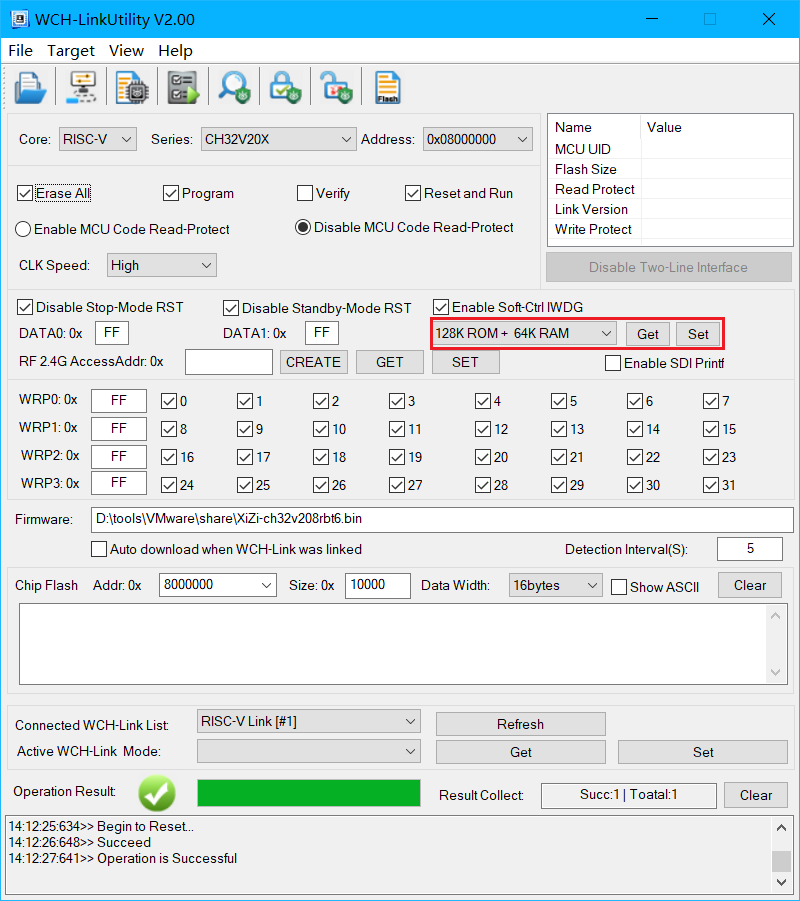

在WCH_LinkUtility中，在以下位置指定ROM和RAM大小：

其中，set按钮用于设置CH32V208的ROM和RAM大小，get按钮用于获取CH32V208的当前ROM和RAM大小。

在Ubiquitous/XiZi_IIoT/board/ch32v208rbt6/link.ld中，在以下代码位置配置ROM和RAM大小：
```
/* CH32V20x_D8 - CH32V203RB
   CH32V20x_D8W - CH32V208x
   FLASH + RAM supports the following configuration
   FLASH-128K + RAM-64K
   FLASH-144K + RAM-48K
   FLASH-160K + RAM-32K
*/
	FLASH (rx) : ORIGIN = 0x00000000, LENGTH = 448K
	RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 64K
```
以下是测试成功的RAM和ROM大小配置，如果编译时显示RAM或者ROM不足，则需要调整RAM或者ROM。推荐使用下面的慢速FLASH配置。
1. 仅使用快速FLASH

  link.ld WCH-LinkUtility

  128K（FLASH）+ 64K（RAM） 128K ROM + 64K RAM

  144K（FLASH）+ 48K（RAM） 144K ROM + 48K RAM

  160K（FLASH）+ 32K（RAM） 160K ROM + 32K RAM
2. 使用慢速FLASH

  link.ld WCH-LinkUtility

  448K（FLASH）+ 64K（RAM） 128K ROM + 64K RAM

link.ld	WCH-LinkUtility
128K（FLASH）+ 64K（RAM）	128K ROM + 64K RAM
144K（FLASH）+ 48K（RAM）	144K ROM + 48K RAM
160K（FLASH）+ 32K（RAM）	160K ROM + 32K RAM

link.ld	WCH-LinkUtility
448K（FLASH）+ 64K（RAM）	128K ROM + 64K RAM

8. 启动

烧录完成后，并且将WCH-LINK连接至电脑串口。

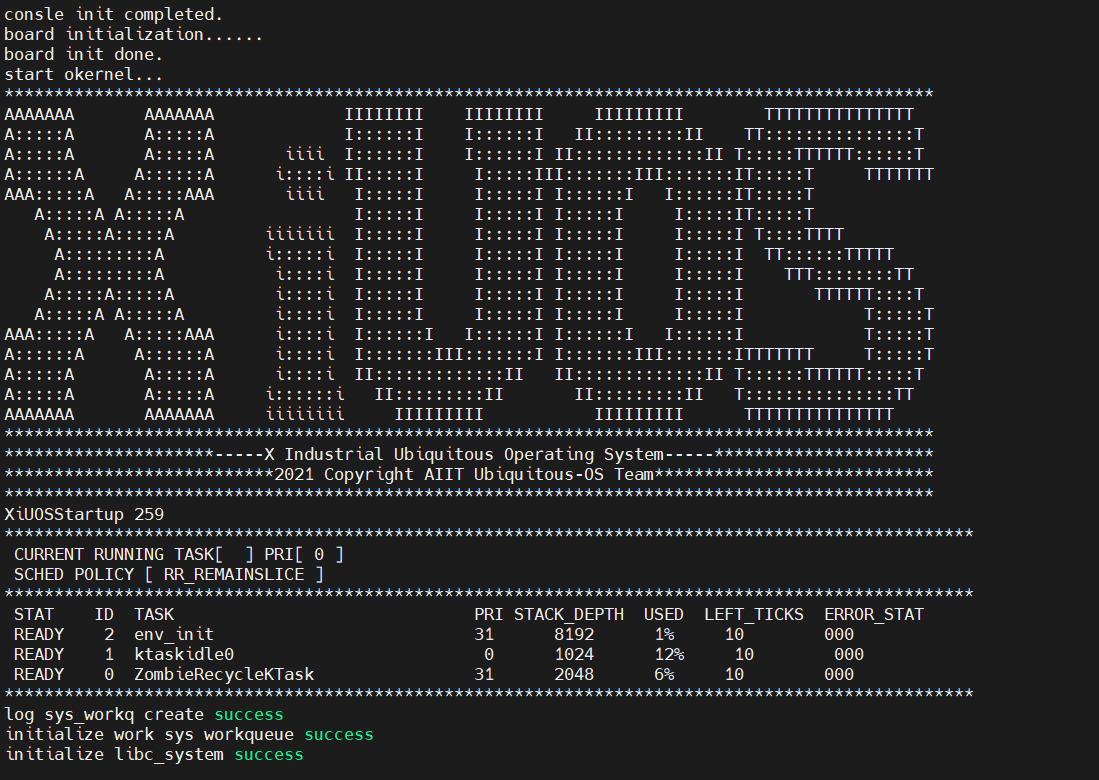

按下ch32v208rbt6板上的RST按钮，即可看到操作系统启动的信息，如下：
