# RISC-V 软核
## 简介
- 核（CORE）是一个数字系统的核心，负责整个系统的内存调度，中断管理，算术逻辑运算等，如同整个系统的大脑，是物理电气实现逻辑功能的关键。尽管复杂，但不可忽略的是，核同其他数字器件一样，也是一个典型的逻辑器件，由逻辑门、触发器构成，那么也就可以由硬件描述语言（Hardware Description Languag，HDL）来描述。既然核可以由HDL来描述，那么对于每一个特定功能和性能（即逻辑的时序和功能特定）的核而言，必有一组HDL描述等价于它，而具体的器件信号、封装等，只不过是这组HDL依赖具体工艺的一种物理实现。因此，我们应该认识到，所谓核，本质上是一种知识产权，是一种特定的可描述的逻辑结构，应用于FPGA设备中。现在的FPGA设计，规模巨大而且功能复杂，因此设计的每一个部分都从头开始是不切实际的。一种解决的办法是：对于较为通用的部分可以重用现有的功能模块，而把主要的时间和资源用在设计中的那些全新的、独特的部分。这种功能模块我们称作IP核(Intelligent Property) 。
+核（CORE）是一个数字系统的核心，负责整个系统的内存调度，中断管理，算术逻辑运算等，如同整个系统的大脑，是由物理电气实现逻辑功能的关键。尽管复杂，但不可忽略的是，核同其他数字器件一样，也是一个典型的逻辑器件，由逻辑门、触发器构成，因此可以由硬件描述语言（Hardware Description Language，HDL）来描述。既然核可以由HDL来描述，那么对于每一个特定功能和性能（即逻辑的时序和功能特定）的核而言，必有一组HDL描述等价于它，而具体的器件信号、封装等，只不过是这组HDL依赖具体工艺的一种物理实现。因此，我们应该认识到，所谓核，本质上是一种知识产权，是一种特定的可描述的逻辑结构，应用于FPGA设备中。当前的FPGA设计规模巨大而且功能复杂，因此设计的每一个部分都从头开始是不切实际的。一种解决的办法是：对于较为通用的部分可以重用现有的功能模块，而把主要的时间和资源用在设计中的那些全新的、独特的部分。我们将这种功能模块称作IP核（Intelligent Property） 。
-在IP核的提供方式上，通常将其分为软核、固核和硬核这3类。
-* 软核(Soft IP Core)：软核在 EDA 设计领域指的是综合之前的寄存器传输级(RTL)模型，通常遍是指以HDL代码（Verilog，VHDL...）为形式的可综合源代码
-* 固核(Firm IP Core)：固核在EDA 设计领域指的是带有平面规划信息的网表
-* 硬核 (Hard IP Core)：硬核在 EDA 设计领域指经过验证的设计版图。软核只经过功能仿真，需要经过综合以及布局布线才能使用。其优点是灵活性高、可移植性强，允许用户自配置。软核是IP 核应用最广泛的形式。软核是用FPGA的通用逻辑资源（LUT+FF)搭建而成的。
+IP核的提供方式通常分为软核、固核和硬核这3类。软核(Soft IP Core)在 EDA 设计领域指的是综合之前的寄存器传输级(RTL) 模型，通常是指以HDL代码（Verilog，VHDL…）为形式的可综合源代码；固核(Firm IP Core)在 EDA 设计领域指的是带有平面规划信息的网表；硬核 (Hard IP Core)在 EDA 设计领域指经过验证的设计版图。软核只具备功能仿真功能，需要经过综合以及布局布线才能使用，其优点是灵活性高、可移植性强，允许用户自配置。
-我们尝试了将一个基于Rocket的开源riscv软核处理器烧录到Nexys A7-100T ，并运行裁剪过的linux操作系统，进而验证了XiUOS运行在riscv软核的可行性。
+软核是 IP 核应用最广泛的形式，使用 FPGA 的通用逻辑资源（LUT+FF)搭建而成的。其中，软核处于RTL层级，以可综合的HDL（Verilog，VHDL）源代码的方式存在。在前期调研过程中，本项目将开源的 riscv 软核 Rocket 烧录到 Nexys A7-100T 开发板上，并在其上运行裁剪过 Linux 操作系统。后期，XiUOS 也计划移植到 Nexys A7-100T 开发板上，软核仍采用开源的 Rocket。
## 一些常见软核
### 开源RISCV软核
-1. Rocket：UC Berkeley的发起RISC-V项目的团队所设计的兼容RISC-V指令集的CPU核。为了设计一个新的指令集，UC Berkeley开发的一门“硬件构建语言”：Chisel。从功能的角度分析，chisel可以将所描述的硬件（写的代码）转化为等价的可综合的Verilog HDL代码或时等价的C++仿真模型。
+1. Rocket，UC Berkeley 发起 RISC-V 项目的团队所设计的兼容 RISC-V 指令集的CPU核。为了设计一个新的指令集，UC Berkeley开发的一门“硬件构建语言”-Chisel。从功能上的角度来看，Chisel 可以将用户描述的硬件（写的代码）转化为等价的可综合的 Verilog HDL 代码或时等价的 C++ 仿真模型。
-2. PULPino：PULPino是一个开源的微型控制系统，基于一个小32位RISC-V核心，由瑞士苏黎世联邦理工学院开发。核心IPC接近1，完全支持基整数指令集(RV32I)，压缩指令(RV32C)和部分支持乘法指令集扩展(RV32M)
+2. PULPino， PULPino 是一个开源的微型控制系统，基于一个32位RISC-V核心，由瑞士苏黎世联邦理工学院开发。核心IPC接近1，完全支持基整数指令集(RV32I)，压缩指令(RV32C)和部分支持乘法指令集扩展(RV32M)。
-3. Shakti：印度理工学院的一个项目，由Verilog编写，其使用了大量第三方IP,根据需要分成了不同的类。该计划不仅构建开源，生产级处理器，还包括互连结构，验证工具，存储控制器，外围IP和SOC工具等相关组件。
+3. Shakti，印度理工学院的一个项目，由 Verilog 编写，其中使用了大量第三方IP，根据需要分成了不同的类。该计划不仅构建开源，生产级处理器，还包括互连结构，验证工具，存储控制器，外围IP和SOC工具等相关组件。
-4. 蜂鸟：国内最早比较成熟的RISC-V实现，由胡振波（现在芯来创始人）开发，使用Verilog设计。其开源CPU为E200：使用2级流水线
-
-5. tinyriscv：国内开发者在GitHub上开源的一个微RISC-V处理器核，用verilog语言编写，以最简单、最通俗易懂的方式实现RISC-V指令的功能，没有对代码做任何的优化。
+4. 蜂鸟，国内最早比较成熟的 RISC-V 实现，由胡振波（现在芯来创始人）开发，使用Verilog设计，其开源CPU为E200，使用2级流水线。
+5. tinyriscv，国内开发者在GitHub上开源的一个微 RISC-V 处理器核，用verilog语言编写，以最简单、最通俗易懂的方式实现RISC-V指令的功能，没有对代码做任何的优化。
### 商业非开源软核
-1. MicroBlaze，RISC 微处理器：Xilinx 嵌入式产品系列的重要组件。MicroBlaze 是功能齐全的、更少指令集的 FPGA 优化型 32 位计算机 (RISC) 软处理器，可充分满足各种应用需求。MicroBlaze 是一款高度可配置的易用型处理器，可在 FPGA 以及全可编程 (AP) SoC 产品系列中使用。它免费配套提供 Vivado设计与系统版以及 Vivado Webpack 版。
-
-2. Nios II系列，RSIC微理器：Altera 推出的32位RISC嵌入式处理器。Nios II是应用于Intel FPGA的嵌入式软核处理器，它是Qsys嵌入式系统的核心部件，具
-有较强的性能和可定制特性。一片FPGA内部可以构建多个Nios II处理器，它们可以作为主CPU，也可以是协处理器，在同一芯片内部协调有序地完成整个复杂系统的各项功能。Nios II处理器内核是32位RISC架构（精简指令集架构）处理器，它包含了大多数现代32位处理器中常见的基本架构元素。
-
+1. MicroBlaze，RISC 微处理器， Xilinx 嵌入式产品系列的重要组件。MicroBlaze 是功能齐全的、更少指令集的 FPGA 优化型 32 位计算机 (RISC) 软处理器，可充分满足各种应用需求。作为一款高度可配置的易用型处理器，MicroBlaze 可在 FPGA 以及全可编程 (AP) SoC 产品系列中使用。它免费配套提供 Vivado 设计与系统版以及 Vivado Webpack 版。
+2. Nios II系列，RSIC微理器，Altera 推出的32位RISC嵌入式处理器 。Nios II是应用于Intel FPGA的嵌入式软核处理器，它是Qsys嵌入式系统的核心部件，具
+有较强的性能和可定制特性。一片FPGA内部可以构建多个 Nios II 处理器，它们可以作为主CPU，也可以是协处理器，在同一芯片内部协调有序地完成整个复杂系统的各项功能。Nios II处理器内核是32位RISC架构（精简指令集架构）处理器，它包含了大多数现代32位处理器中常见的基本架构元素。

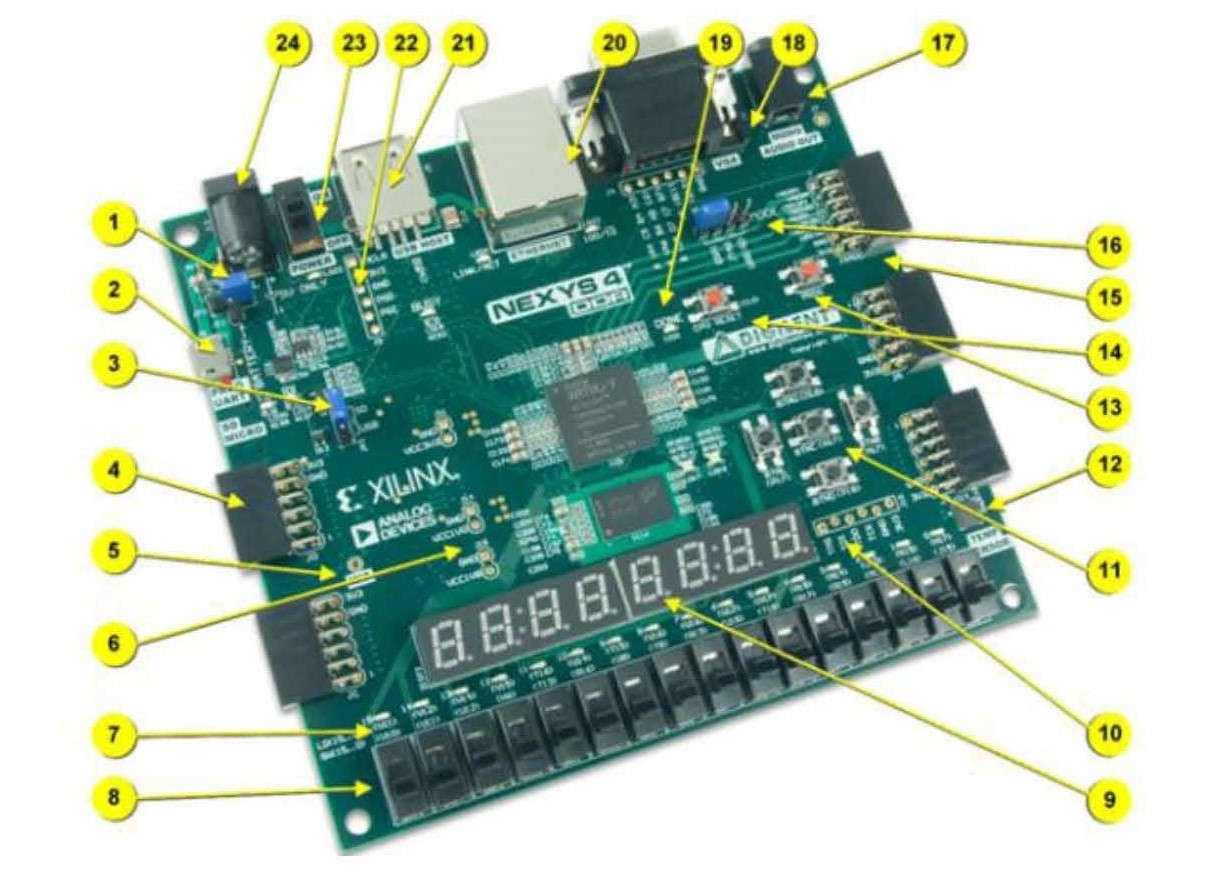

## Nexys A7-100T设备参数
-Nexys A7-100T 是 Nexys A7-100T 是一款Digilent多孔RAM-based Nexys开发板的简易替代品。搭载Xilinx®Artix™-7 FPGA芯片，Nexys 4 DDR是一个打开即用型的数字电路开发平台，帮助使用者能够在课堂环境下实现诸多工业领域的应用。配有高容量的大型FPGA芯片（Xilinx产品编号XC7A100T-1CSG324C）并集成了USB，以太网和其它端口，Nexys 4 DDR开发板能实现从理论型组合电路到强大的嵌入式处理器的多种设计。
+Nexys A7-100T 是 Digilent 多孔 RAM-based Nexys 开发板的简易替代品。搭载Xilinx®Artix™-7 FPGA芯片，Nexys 4 DDR 是一个打开即用型的数字电路开发平台，帮助使用者能够在课堂环境下实现诸多工业领域的应用，配有高容量的大型FPGA芯片（Xilinx产品编号XC7A100T-1CSG324C）并集成了USB，以太网和其它端口。Nexys 4 DDR开发板能实现从理论型组合电路到强大的嵌入式处理器的多种设计。
-
+
@@ -82,11 +76,26 @@ Nexys A7-100T 是 Nexys A7-100T 是一款Digilent多孔RAM-based Nexys开发板
padding: 2px;">在Nexys A7-100T上基于riscv软核运行Linux
-
-
-
- 操作系统详细信息
-
+```bash
+Debian GUN/Linux buster/sid lowrisc tty1
+lowrisc login: xiuos
+Password:
+Last login:Thu Jan 1 01:09:48 BST 1970 on tty1
+Linux lowrisc 4.18.0-gc81ff0d #48 Thu Oct 18 16:00:24 BST 2018 riscv64
+
+The programs included with the Debian GUN/linux system are free software;
+the exact distribution terms for each program are described in the
+individual files in /usr/share/doc/*/copyright.
+
+Debian GUN/linux comes with ABSOLUTELY NO WARRANT, to the extent
+permitted by applicable law.
+xiuos@lowrisc:~$ cat /proc/cpuinfo
+hart : 0
+isa : rv64imafdc
+mmu : sv39
+uarch : sifive,rocket0
+
+xiuos@lowrisc:~$ uname -a
+Linux lowrisc 4.18.0-gc81ff0d #48 Thu Oct 18 16:00:24 BST 2018 riscv64 GUN/linux
+xiuos@lowrisc:~$
+```
